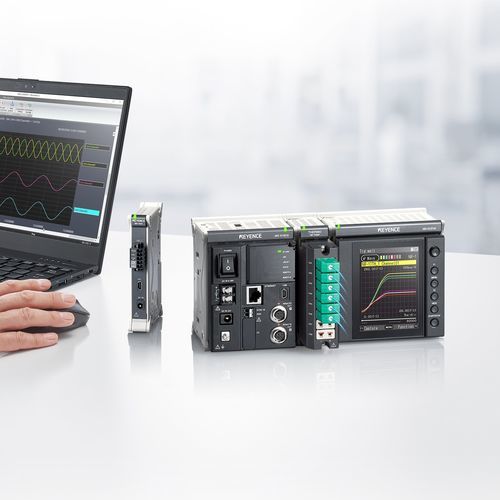

Registratore di dati di tensione NR-X

di accelerazionedi correntedi temperatura

Panoramica
La NR-X Series è una piattaforma compatta di registratori di dati multi-ingresso progettata per misurazioni sincronizzate multiccanale in un'ampia gamma di applicazioni di test e monitoraggio. Supporta diversi tipi di segnali e l'espansione modulare per centralizzare l'acquisizione su un unico sistema.

Punti chiave

• Supporto di più tipi di unità di misura su una singola piattaforma
• Forma compatta e trasportabile per uso in laboratorio e sul campo
• Architettura a cablaggio ridotto con unità remote per minimizzare il cablaggio in sito
• Software PC intuitivo per configurazione rapida dei canali ed esportazione dati in formati standard

Applicazioni

• Test di R&D e durabilità per carrozzeria e telaio
• Verifica delle prestazioni di PCB e componenti elettronici
• Monitoraggio di processo, ad esempio controllo della temperatura in macchine di stampaggio
• Test di fatica a lungo termine per HVAC e apparecchiature esterne

Caratteristiche — Capacità di misura e sistema
La NR-X Series supporta fino a otto tipi di unità di misura e può essere estesa a centinaia di canali sincronizzati da una singola piattaforma. Segnali supportati: tensione, temperatura, corrente, deformazione, accelerazione, impulsi e CAN. Il sistema offre conversione A/D ad alta risoluzione con campionamento a livello di microsecondi e un’architettura progettata per ridurre il rumore e preservare l'integrità del segnale su molti canali simultanei.

Caratteristiche — Usabilità e flusso di lavoro

• Sistema a cablaggio ridotto e unità remote consentono il cablaggio vicino ai punti di misura per ridurre i tempi di setup e gli errori di cablaggio
• Il software PC permette una semplice configurazione dei canali e l'esportazione diretta in formati standard (ad es. Excel) per accelerare analisi e report
• Supporto per telecamera sincronizzata con i dati per allineare le misure registrate al video e velocizzare la diagnosi
• Monitoraggio in tempo reale con grafici live e visualizzazione remota; opzione LAN wireless per misurazioni e monitoraggio distribuiti

Caratteristiche — Robustezza e ambienti
Le unità sono progettate per ambienti severi con resistenza a vibrazioni/urti, ampia tolleranza di temperatura e protezione contro acqua e polvere, adatte a condizioni di laboratorio e campo impegnative. Sono disponibili varianti rinforzate per esposizione ad acqua, sabbia, fango e alte temperature.

Alimentazione e portabilità
Sono disponibili opzioni di alimentazione AC, DC e a batteria. L'opzione batteria agli ioni di litio ad alta capacità consente registrazioni prolungate (funzionamento esteso indicato fino a circa 800 minuti con batteria ad alta capacità).

Specifiche tecniche

• Nome della serie: NR-X Series
• Tipi di unità supportati: fino a 8
• Canali espandibili massimi: fino a 576 canali sincronizzati
• Tipi di segnali supportati: tensione, temperatura, corrente, deformazione, accelerazione, impulsi, CAN
• Capacità di campionamento: campionamento ad alta velocità a livello di microsecondi con conversione A/D ad alta risoluzione
• Cablaggio: sistema a cablaggio ridotto con unità remote per connessione vicino ai punti di misura
• Sincronizzazione dati: supporta acquisizione video sincronizzata
• Operatività in tempo reale: connessione PC live e visualizzazione remota; LAN wireless opzionale
• Opzioni di alimentazione: AC, DC, batteria; batteria agli ioni di litio ad alta capacità disponibile
• Robustezza: resistenza a vibrazioni/urti ca. 10G/100G; intervallo operativo ca. -40°C a +85°C (-40°F a +185°F)
• Protezione ingresso: IP65/IP67; classificazione enclosure fino a Type 4X per esposizione esterna
• Unità rinforzate: disponibili per acqua, sabbia, fango e ambienti ad alta temperatura
• Casi d'uso tipici: test R&D, durabilità automotive, verifica PCB, controllo temperatura di stampaggio, analisi di fatica a lungo termine, monitoraggio HVAC e di produzione
