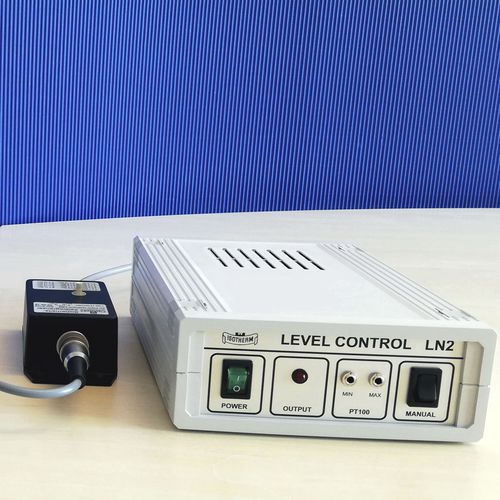

Controllore di livello LN2

Controllo automatico del livello di azoto liquido in un pallone Dewar In molte applicazioni criogeniche, come il restringimento di alberi e boccole in LN2, il congelamento di componenti o campioni biologici, l'utilizzo di LN2 come refrigerante in trappole fredde, la calibrazione dei sensori in LN2, ecc. è importante mantenere costante il livello del liquido LN2. Questo si ottiene con il controllo di livello LN2 di KGW-Isotherm. Con l'aiuto del nostro controllo di livello LN2, è possibile mantenere un livello costante di LN2 tra il sensore di minimo e massimo all'interno del pallone. Il controllo di livello KGW LN2 può essere collegato a quasi tutti i contenitori LN2. Il controllo di livello LN2 funziona come segue: Se il livello LN2 scende al di sotto del sensore minimo, viene inviato un segnale al sistema di controllo di livello. Il controllo di livello LN2 apre la valvola magnetica 24V LN2, che si trova sul sifone di trasferimento collegato al contenitore di stoccaggio LN2. A causa della sovrapressione all'interno del contenitore di stoccaggio LN2, l'LN2 viene spinto fuori dal contenitore e passa attraverso una linea di trasferimento al pallone Dewar funzionante. LN2 farà galleggiare il pallone Dewar funzionante fino a quando il sensore massimo sarà immerso nel livello LN2. Il sensore di massimo viene raffreddato e invia un segnale al regolatore di livello. In questo modo si disattiva l'alimentazione della valvola magnetica in modo che la valvola si chiuda fino a quando il livello di LN2 scende al di sotto del sensore minimo. Poi il processo sopra descritto sarà ripetuto di nuovo.
