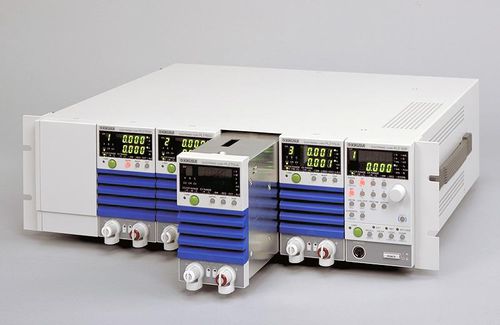

Carico elettronico multifunzione PLZ-U series

DC

Outline La tendenza attuale dei semiconduttori è verso tensioni più basse e velocità più elevate. Questa tendenza pone esigenze simili sia per i componenti delle unità di potenza a semiconduttori, come alimentatori a commutazione, batterie e convertitori DC/DC, sia per i carichi elettronici utilizzati per i test. Inoltre, un numero crescente di utenti con la necessità di unità di potenza a uscite multiple e una facile riconfigurazione dei canali richiedono carichi elettronici di tipo plug-in che possono essere facilmente configurati per supportare più canali. L'avvento di un sistema di carico elettronico che soddisfi tutte queste esigenze è stato a lungo atteso. È in questo contesto che abbiamo sviluppato la serie di carichi elettronici PLZ-U. La Serie PLZ-U di carichi elettronici compatti e modulari ad alte prestazioni è in grado di funzionare in cinque modalità: corrente costante, resistenza costante, tensione costante, corrente costante + tensione costante e resistenza costante + tensione costante. Il sistema di carico è costituito da moduli di carico e da un telaio. I moduli di carico sono inseriti nel telaio che funge anche da unità di controllo. Il telaio PLZ-30F può ospitare fino a tre moduli di carico, mentre il telaio PLZ-50F ne può ospitare fino a cinque. I moduli di carico possono essere fatti funzionare in parallelo, in modo che la capacità di corrente o di potenza possa essere cambiata facilmente, da 75 a 750 watt*1, come necessario per il dispositivo in prova. Oltre ad offrire una risposta ad alta velocità con una velocità di rotazione massima di 2,4 A/ µs*2 e una risoluzione minima di impostazione di 10 µ A*3, il sistema dispone di una varietà di funzioni tra cui soft start, velocità di rotazione variabile, una funzione di commutazione, funzione di memoria di preset ABC, quattro memorie di impostazione,
