Apparecchio per prove di sicurezza elettrica KF86

automaticocontrollabile tramite PCper relè di protezione

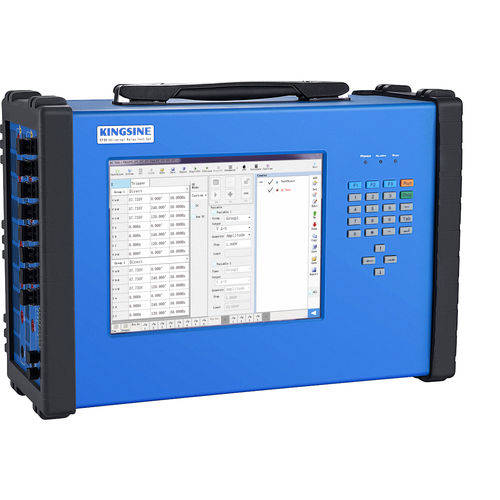

Set di test a relè intelligente KF86 N. articolo: 203009 Peso leggero: 10 kg, facile da trasportare in volo. Canali di uscita analogica 6x20A, 6x130V. Set di test compatto a relè 6 fasi con alta precisione e soluzione completa (conforme al valore campionato IEC61850 e GOOSE), soddisfa pienamente tutti i requisiti per il rilevamento e il debug degli IED IEC61850, delle unità di fusione, dei sistemi di controllo della stazione e dei relè di protezione tradizionali. Caratteristiche: ● - Con uscita analogica (tensione 6x130V, corrente 6x20A) e messaggi SMV IEC61850 contemporaneamente; ● - Computer industriale con CPU dual-core incorporata, unità solida SSD di grande capacità incorporata; sistema operativo Windows 7 incorporato; schermo LCD a colori da 9,7 pollici, risoluzione 1024×768, funzionamento touch screen. Può funzionare offline o online; ● - Fornire 8 coppie di porte ottiche LC, può trasmettere e ricevere 36 canali di IEC61850-9-1, IEC61850-9-2 frame formato valori campione; con funzione di test di potenza ottica; ● - Fornire 6 porte ottiche di uscita ST e 2 porte ottiche di ricezione ST, che possono emettere 6 serie di messaggi di valori campionati conformi al formato IEC60044-7/8 (FT3); può ricevere 2 serie di messaggi di valori campionati in formato FT3 secondo le specifiche IEC60044-7/8; ● - Può sottoscrivere/pubblicare le informazioni o l'uscita GOOSE, ricevere la commutazione e realizzare test di protezione a circuito chiuso; ● - Simulare un'uscita a 12 canali a basso livello per testare la protezione dell'ingresso a basso livello; ● - Avviare per simulare l'IED per rilasciare attivamente GOOSE, segnali di valore campionati, per eliminare il processo di reset del dispositivo in prova causato dall'interruzione del collegamento dopo l'interruzione del test;
