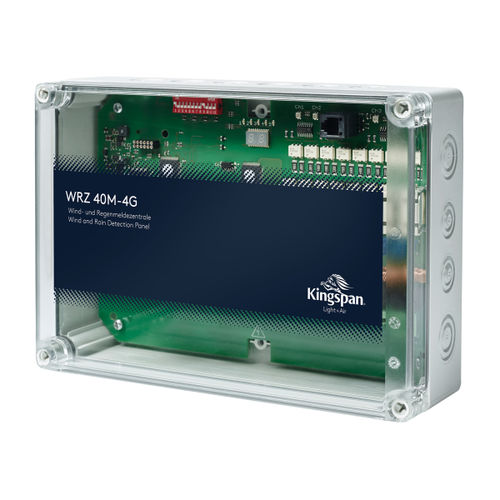

Pannello di controllo di potenza WRZ 40M/4G

per impianto di ventilazioneelettricocon interruttore

Pannello di controllo della ventilazione per il funzionamento di max. 40 azionamenti di ventilazione da 230 V CA (ad es. M3) con un assorbimento di corrente totale di 8 A, suddivisi tra 4 gruppi di motori. Collegamento opzionale di interruttori di sfiato e sensori vento/pioggia. Vantaggi/Caratteristiche - Collegamento per un massimo di due sensori vento/pioggia WRM/2 24V o per un massimo di due sensori pioggia RM/2 24V (tipo WRZ 40 M/4G) - Collegamento per interruttori di sfiato a 230 V e 24 V - Chiusura automatica di finestre, sportelli e cupole per lucernari azionati da azionamenti 230 V AC in base al segnale di vento/pioggia - 4 contatti relè a potenziale zero per quadruplicare e inoltrare un segnale di vento/pioggia (tipo WRZ 10 M/1G) - Inoltro temporizzato del segnale vento/pioggia, configurabile tramite DIP switch - Alimentazione temporizzata dell'uscita di azionamento CLOSE (la funzione di ventilazione viene rilasciata nonostante il segnale di vento/pioggia), configurabile tramite interruttore DIP (tipo WRZ 10 M/1G) - Possibilità di collegare in cascata più WRZ 10M-1G per duplicare il segnale; è possibile collegarne fino a 4 con un interruttore DIP. 4 possono essere collegati in cascata con un WRZ40M-4G - Display di stato visivo - Indicazione dell'attivazione dei rispettivi rivelatori, separati da vento e pioggia Applicazioni - Azionamenti di ventilazione a 230 V CA e sensori vento/pioggia a 24 V CC Materiale - Custodia in plastica per installazione a parete - Colore: Grigio Proprietà elettriche - Alimentazione primaria - Tensione di rete: 230 V CA (±10 %), fusibile di protezione separato - Consumo di energia: Max. 1860 W - Consumo di energia (standby): Dipende dai carichi collegati - Terminale di collegamento: Terminale a molla max. 2.5 mm - Tensione: 230 V CA (nominale) (±10 %)
