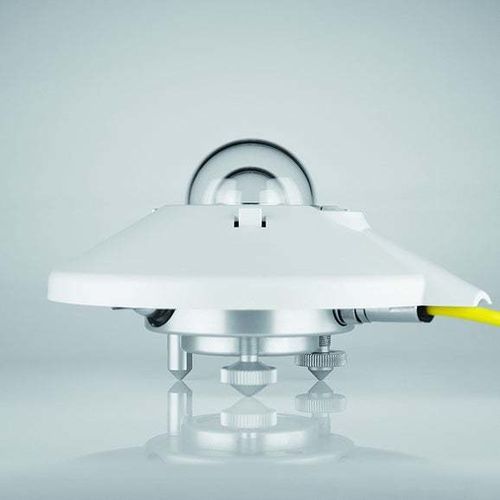

Piranometro di classe B CMP6

con uscita in tensioneanalogicocon uscita DC

Panoramica
Il piranometro CMP6 misura la radiazione solare globale su una superficie piana e è conforme a ISO 9060:2018 come Classe B spettrale. Usa un elemento sensore con sessantaquattro giunzioni di termocoppia (collegate in serie) e un rivestimento carbonioso non organico stabile per un assorbimento spettrale costante e stabilità a lungo termine.

Applicazioni
Progettato per monitoraggio di routine in meteorologia, idrologia e agricoltura quando sono richieste misure di irradianza accurate e a basso costo. Il CMP6 migliora le prestazioni rispetto ai modelli precedenti grazie alla maggiore massa termica e alla doppia cupola in vetro.

Attributi tecnici principali
Il CMP6 fornisce un'uscita analogica a bassa tensione compatibile con i comuni sistemi di acquisizione dati. Include caratteristiche che semplificano installazione, taratura e manutenzione per siti di misura in rete.

• Model: CMP6
• Classificazione: Classe B spettrale (ISO 9060:2018)
• Rivelatore: Sessantaquattro giunzioni di termocoppia (collegate in serie)
• Gamma spettrale / precisione: 285 a 2800 nm
• Sensibilità: 5 a 20 µV/W/m² (dipendenza dalla temperatura < 4% tra -10 e +40 °C)
• Uscita analogica: 0 a 30 mV (circa 0–1500 W/m²)
• Tempo di risposta: < 6 s (63%), 12 s (95%)
• Non linearità: < ±1% (100–1000 W/m²)
• Offset zero: A: < ±8 W/m², B: < ±2 W/m²
• Saturazione di irradiance (max): 2000 W/m²
• Risposta direzionale: < ±20 W/m² (fino a 80° con fascio di 1000 W/m²)
• Intervallo di temperatura di funzionamento: -40 a +80 °C
• Umidità di funzionamento: 0 a 100%
• Non stabilità: < ±1% variazione/anno
• Scocca: Alluminio anodizzato, IP67
• Peso: 1,3 lb (600 g)
• Opzioni lunghezza cavo: 10, 25, 50, 100 m (33, 82, 164, 330 ft)
• Cartuccia essiccante e manutenzione: Cartuccia filettata esterna, sostituire il disiccante circa ogni 6 mesi

Manutenzione e installazione
La livella a bolla integrata è rialzata e visibile senza rimuovere il parasole ad innesto che copre anche il connettore. I contatti del connettore sono placcati in oro per facilitare lo scambio e la taratura. Il sensore non richiede alimentazione esterna; genera 0–30 mV. Per livelli di tensione superiori o uscita 4–20 mA utilizzare l'AMPBOX. La cartuccia essiccante filettata è rimovibile dall'utente e le ricariche sono fornite.
