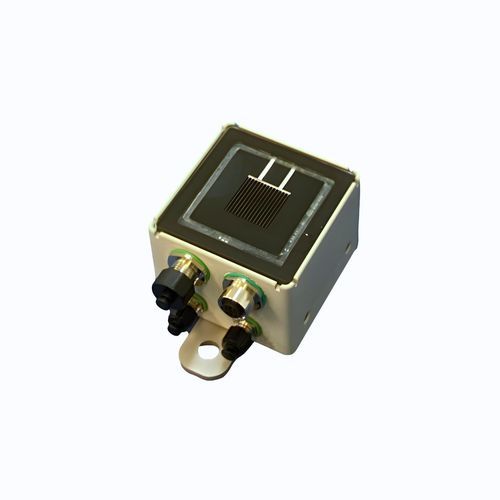

Sensore di radiazione solare Modbus RC22M™

digitaleRS485Modbus RTU

Panoramica
Il sistema RC22M Reference Cell and Accessories è una soluzione compatta e modulare per la misura di irradiamento, temperatura e vento su impianti fotovoltaici commerciali e industriali. Numero pezzo principale 810323-01. Progettato per abbinarsi ai sensori Mars™ per un monitoraggio delle prestazioni accurato e per ridurre gli errori dovuti all'inquinamento superficiale.

Caratteristiche principali

• Misura irradiamento, vento e temperatura: Intervallo di irradiamento 0–1500 W/m², velocità del vento, temperatura sul retro del modulo (BOM) e temperatura ambiente.
• Elevata precisione su ampio intervallo: Progettazione con auto-ranging e calibrazioni a 1000 W/m² (STC) e 135 W/m² (BSTC) per letture affidabili ad irradiamenti alti e bassi.
• Design vetro fino al bordo: Involucro con vetro fino al bordo che favorisce il deflusso dell'acqua e riduce l'accumulo di sporco per una maggiore stabilità delle misure nel tempo.
• Comunicazione Modbus RTU: Interfaccia digitale RS485 (Modbus RTU) con indirizzo impostabile dall'utente per un'integrazione semplice in SCADA e sistemi di acquisizione dati.
• Modulare ed espandibile: Supporta sensori opzionali di velocità del vento e RTD per le misure di temperatura ambiente e retro-modulo.
• Installazione e configurazione semplici: Unità compatta, facile da montare; cavi e connettori opzionali disponibili in diverse lunghezze. Configurazione ed eventuale calibrazione gestite tramite software dedicato.

Specifiche tecniche

• Numero di prodotto: 880105_A
• Intervallo di misura: 0 a 1500 W/m²
• Intervallo di temperatura di funzionamento: -40 a 80 °C
• Tensione di ingresso: 10–30 VDC
• Consumo di corrente: Senza sensore vento: tip. 6 mA; con sensore vento: < 60 mA
• Protocollo di comunicazione: Modbus su RS485 (RTU), indirizzo impostabile
• Grado di protezione: IP67
• Incertezza di misura: ±2,0 % @ 1000 W/m²
• Calibrazione irradiamento: ±1,2 % @ 1000 W/m²
• Dimensioni: 65 x 65 x 48,0 mm (2,56 x 2,56 x 1,89 in)
