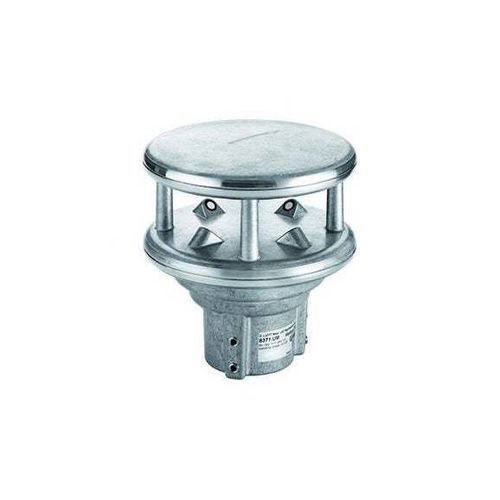

Sensore di vento ad ultrasuoni Ventus-UMB

IP68

Panoramica
Il sensore anemometrico a ultrasuoni Ventus-UMB Lufft fornisce misure ad alta precisione di velocità del vento, raffiche e direzione mediante il metodo differenziale di tempo di percorrenza. Restituisce valori istantanei, medie vettoriali e scalari, raffica massima, valori min/max e temperatura virtuale. Uscite dati tramite interfacce seriali o analogiche per compatibilità con datalogger idrometeorologici e sistemi PLC. Un riscaldatore automatico opzionale consente il funzionamento a temperature molto basse fino a -40 °C.

Vantaggi

• Adatto ad ambienti estremi: progetto resistente a vibrazioni e acqua di mare; riscaldatore integrato opzionale per funzionamento antigelo fino a -40 °C.
• Interfacce versatili: pre-elaborazione dati integrata e protocolli di uscita selezionabili per compatibilità con datalogger e sistemi PLC comuni.
• Funzionamento senza manutenzione: misura ultrasonica senza parti in movimento; non richiede ricalibrazione periodica.

Specifiche tecniche

• Frequenza di campionamento: Istantaneo 1–10 s; Media 1–10 min
• Baud rate: 1200–57600
• Peso: ca. 1,6 kg (3,6 lbs)
• Certificato di fabbrica: Sì
• Uscite analogiche: 4–20 mA o 0–10 V
• Risoluzione: Uscita dati 16 bit; Direzione del vento 0,1°; Velocità del vento 0,33 ft/s; Temperatura virtuale 0,2 °F; Pressione atmosferica 0,1 hPa
• Riscaldatore trasduttore: Opzionale (variante modello)
• Segnale di uscita analogico: 4–20 mA o 0–10 V o 2–2000 Hz
• Test: Jarring Test (IEC 60945); Test corrosione (MIL-STD-810 Metodo 509.3); Test antigelo (MIL-STD-810F Metodo 521.2); Highly Accelerated Life Test
• Tensione di esercizio: 12–24 VDC / 1,2 VA (senza riscaldamento); 24 VDC / 240 VA (con riscaldamento)
• Dimensioni: Ø ca. 150 mm, H ca. 170 mm
• Monitoraggio sistema e controlli (indicazione locale): Riscaldamento, guasto sensore
• Altitudine di funzionamento: fino a 3500 m
• Temperatura ambiente: -40 a +80 °C (-40 a +176 °F)
• Precisione: Direzione ±2° RMSE (>1,0 m/s); Velocità ±0,2 m/s o ±2% RMS (0–65 m/s), altrimenti ±5%
• Tecnologia di misura: Ultrasuoni
• Grado di protezione: IP68
• Campo di misura: Direzione 0–359,9°; Velocità 0–90 m/s (0–295,3 ft/s); Temperatura virtuale -50 a +70 °C; Pressione 300–1200 hPa
• Interfaccia: RS485 semi-/full duplex, isolata
• Connessione cavo: Spina a 8 poli
• Materiale della scocca: Alluminio resistente all'acqua di mare
• Operazione bus: Fino a 32 dispositivi
