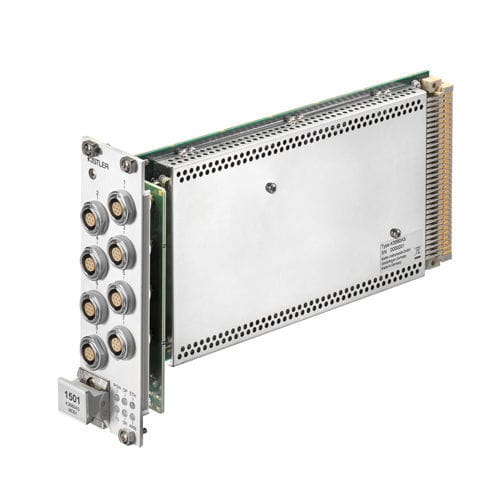

Modulo di estensione via Ethernet K3880AS

analogico

- Modulo di ingresso analogico - Canali con eccitazione a ponte, filtro passa basso e convertitore A/D a 16 bit - Varie assegnazioni dei pin e tipi di connettore Il KiDAU Advanced stazionario dispone di 8 ingressi analogici. L'applicazione di diversi connettori e l'assegnazione dei pin per gli 8 ingressi analogici saranno mappati per mezzo di diversi pannelli SD. Ogni canale analogico comprende un amplificatore di ingresso programmabile, un circuito di eccitazione a ponte, un filtro passa basso e un convertitore A/D a 16 bit. La precisione dell'amplificatore è migliore dello 0,1% e l'impedenza di ingresso è superiore a 10 MΩ. I valori di guadagno possono essere programmati da 0,5 a 10.000. Per un controllo preciso della regolazione dell'amplificatore viene utilizzata una tensione di riferimento interna, ottenuta via software. La tensione di eccitazione del ponte è programmabile separatamente per ogni canale. Il completamento del ponte per i mezzi ponti può essere commutato internamente. Tutti i sensori di corrente possono essere alimentati e viene fornita una limitazione di cortocircuito. A differenza di quanto accadeva in passato, il filtro passa-basso in ingresso è stato progettato solo come filtro antialiasing adattivo. Tutti i filtri necessari in base alle classi di filtri SAE devono essere eseguiti nel software di valutazione e analisi o in CrashDesigner
