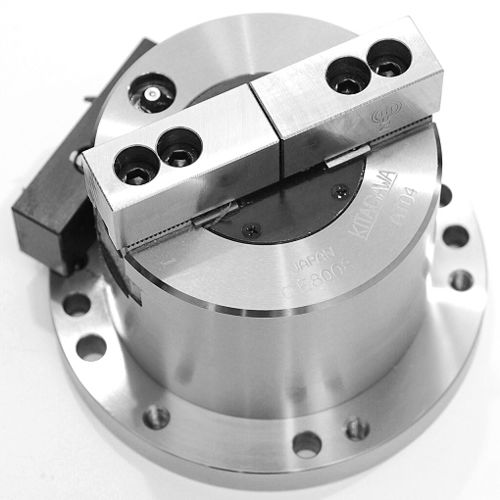

Pinza di presa pneumatica AT series

flessibilea 2 griffeper pezzo singolo

Panoramica
Morsetto da lavoro a 2 ganasce 110 mm con cilindro pneumatico integrato. Alta precisione e elevata forza di serraggio assicurano stabilità nelle operazioni di lavorazione e taglio.

Caratteristiche principali

• Corsa ganasce (diametro) (mm): 5,2
• Diametro di serraggio (mm): Min 9 — Max 110
• Forza di serraggio (kN): 7,5 (a 0,6 MPa pneumatico)
• Peso (kg): 6,9 (con Soft Top Jaws)
• Pressione pneumatica max (MPa): 0,6
• Ganasce morbide abbinate: SB04A1T (Standard / Extra Tall)
• Consumo d'aria (N): 0,40 (a 0,6 MPa, corsa del pistone per 10 mm)

Ulteriori informazioni

• La forza di serraggio varia in funzione della configurazione delle ganasce e della geometria del pezzo.
• Il consumo d'aria è indicato a 0,6 MPa per 10 mm di corsa del pistone.

Specifiche del prodotto

• Gamma modelli: AT04 | AT06 | AT08 | AT10
• Corsa ganasce (diametro) (mm): 5,2 | 5,2 | 6,3 | 6,3
• Forza di serraggio (kN) (a 0,6 MPa): 7,5 | 21 | 33 | 48
• Diametro di serraggio max (mm): 110 | 165 | 210 | 254
• Diametro di serraggio min (mm): 9 | 31 | 41 | 61
• Peso netto (kg) (con Soft Top Jaws): 6,9 | 15 | 26,7 | 40,8

Specifiche tecniche

• Modello: AT04
• Denominazione: Morsetto da lavoro a 2 ganasce 110 mm con cilindro pneumatico integrato
• Ganasce morbide abbinate: SB04A1T (viti di montaggio ganasce non incluse)
• Dati aria: consumo 0,40 N (a 0,6 MPa, corsa del pistone per 10 mm)
• SKU: at04
• Disponibilità: In magazzino
