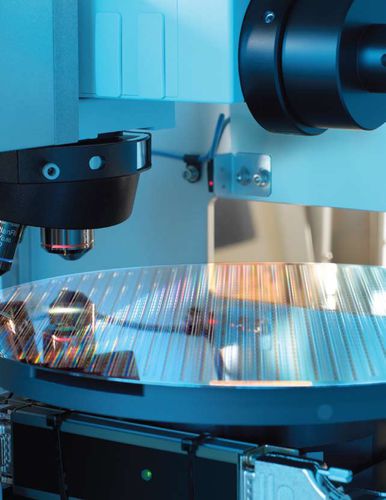

Sistema di ispezione 3D Kronos™ 1190XR

AIautomaticoper l'industria dell'imballaggio

Il sistema di ispezione di wafer sagomati Kronos™ 1190XR con ottica ad alta risoluzione offre la migliore sensibilità della categoria ai difetti critici per lo sviluppo del processo e il monitoraggio della produzione in applicazioni avanzate di wafer-level packaging (AWLP), tra cui IC 3D e fan-out ad alta densità (HDFO). DefectWise® integra l'intelligenza artificiale (AI) come soluzione a livello di sistema, offrendo un notevole incremento della sensibilità, della produttività e dell'accuratezza della classificazione per affrontare le sfide dell'overkill e della fuga dei difetti. DesignWise® affina le aree di ispezione FlexPoint™ con precisione e con l'input diretto del progetto per ridurre ulteriormente i problemi. L'ultimo sistema Kronos 1190XR offre una gamma estesa di spessori di wafer. Supportando substrati incollati, assottigliati, deformati e tagliati a cubetti, il sistema consente l'ispezione dei difetti a costi contenuti fino a 150 nm in fasi di processo critiche come post-dicing, pre-bonding, patterning di Cu pads, Cu pillars, bumps, through silicon vias (TSV) e redistribution layers (RDL). Applicazioni Individuazione di difetti, debug del processo, monitoraggio del processo, monitoraggio degli strumenti, controllo qualità in uscita (OQC) La tecnologia di ispezione Kronos è disponibile anche come modulo dello strumento cluster di ispezione, metrologia e revisione dei difetti CIRCL-AP, progettato per misurare i wafer su tutta la superficie del lato anteriore, posteriore e del bordo.
