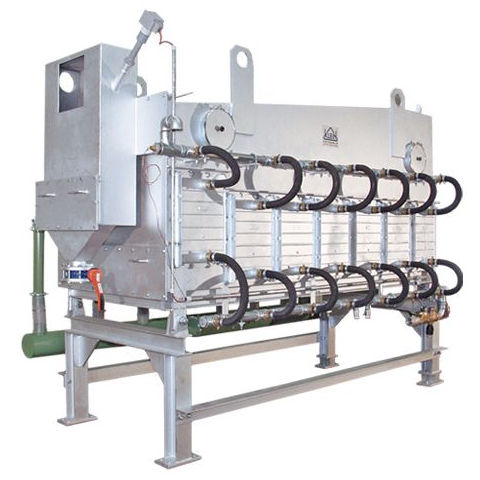

Raffreddatore di sabbia per fonderia FKS

ad uso industrialecompattoa letto fluido

Il refrigeratore-sifter a letto fluido FKS è un impianto per il trattamento di sabbia silicea secca. La sabbia viene raffreddata fino alla temperatura di lavorazione e accuratamente depolverata per raggiungere un livello qualitativo eccellente. Il FKS si distingue in particolare per: - funzionamento semplice e affidabile - un design compatto - un concetto economico di risparmio energetico Il design Il raffreddatore a letto fluido è dotato di deflettori disposti ad angolo retto rispetto alle pareti longitudinali dell'alloggiamento e che costringono la sabbia a scorrere alternativamente sopra e sotto le piastre. Gli spazi che ne risultano, le cosiddette camere, ospitano gli scambiatori di calore attraverso i quali circola l'acqua di raffreddamento. Il fondo dell'alloggiamento è permeabile all'aria ma non alla sabbia. Funzionamento Mentre la sabbia calda viene immessa nel FKS attraverso l'ingresso, l'aria prodotta da un ventilatore viene soffiata attraverso il suo fondo permeabile all'aria. Questa procedura fluidifica la sabbia, permettendogli di fluire liberamente e di comportarsi come un liquido nei tubi comunicanti. Il letto fluido viene riempito ad un livello massimo controllato prima che la sabbia lasci nuovamente il FKS alla fine dello scarico. Mentre la sabbia scorre attraverso le singole camere, passa e viene raffreddata dagli scambiatori di calore integrati. All'uscita, un termostato controlla la temperatura della sabbia in uscita. Nel corso di questo processo, la polvere contenuta nella sabbia viene espulsa dall'aria fluidificante La polvere viene quindi evacuata nel filtro di separazione delle polveri attraverso una linea di gas di scarico.
