Piattaforma articolata su autotelaio PNT 210 JD4

elettroidraulicaidraulicadiesel

Panoramica

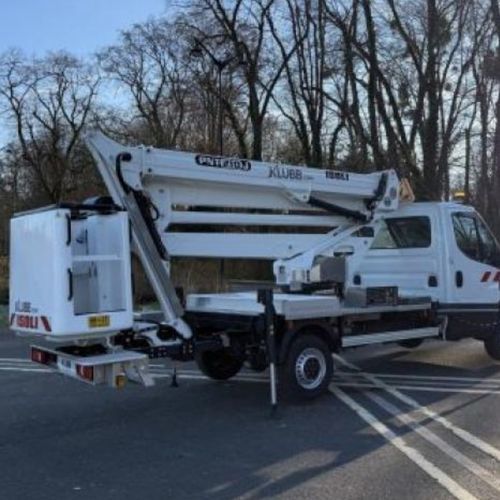

Il PNT 210JD4 è una piattaforma aerea articolata montata su telaio cabina Iveco Daily 3,5 t (passo 3750 mm). Progettata per manutenzione, edilizia e applicazioni industriali, consente un posizionamento controllato in quota. Offre un'altezza di lavoro di 20,50 m (altezza pavimento piattaforma 18,50 m) e uno sbraccio fino a 9,60 m per operare attorno ad ostacoli e facciate.

Dati chiave / informazioni rapide

• Altezza di lavoro: 20,50 m (altezza pavimento piattaforma 18,50 m)
• Sbraccio massimo: 9,60 m (testo spec) / 10,00 m (specifica tecnica)
• Rotazione: torretta 360°, rotazione cestello ±90°
• Portata nominale: fino a 230 kg in condizioni standard; fino a 250 kg a seconda dello sbraccio

Dotazioni standard

• Avviamento/arresto motore dalla cesta
• Contagiri ore
• Circuito di emergenza con pompa manuale
• Comandi proporzionali elettroidraulici su tutti i movimenti
• Accesso sicuro alla piattaforma di lavoro
• Alimentazione 220 V nel cestello
• Cestello rotante 2 × 90°
• Braccio pendolare: 120°
• Catena porta-tubi all'interno del braccio per protezione ottimale
• Doppia stabilizzazione: stabilizzatori nell'ingombro del veicolo e stabilizzatori anteriori estendibili per massimo sbalzo
• Protezione rigida in PVC per l'area comandi superiore
• Stabilizzatori estendibili idraulicamente, regolabili secondo le dimensioni e lo sbalzo richiesti

Esempi di veicoli compatibili

• Nissan Cabstar (passo 3400 mm)
• Renault Maxity (passo 3400 mm)

Specifiche tecniche

• Altezza massima di lavoro: 20,50 m (67'25")
• Sbraccio massimo di lavoro: 10,00 m (32'80")
• Rotazione del braccio: 360°
• Carico massimo di lavoro: 230 kg
• Altezza massima piattaforma: 18,50 m (60'69")
• Stabilizzatori: 4 configurazione HE-H
• Dimensioni cestello: 125 × 75 × 110 cm
• Categoria telaio: ≤ 3,5 t
• Tipo di braccio: articolato
• Motore: diesel
• Categoria IPAF: 1b
• Meccanismo di sollevamento: idraulico
• Operatori: 2
