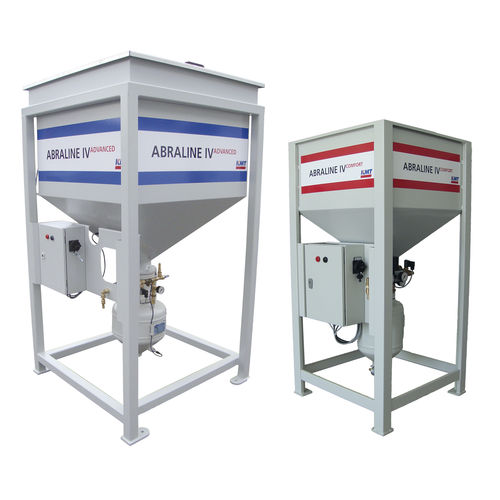

Tramoggia di alimentazione ABRALINE IV

di caricodi distribuzionedi dosaggio

Panoramica
ABRALINE IV ADVANCED monitora e gestisce la disponibilità di abrasivo durante l'intero processo di taglio per garantire un flusso costante, proteggere i pezzi e ridurre i tempi di fermo. Progettato per grandi macchine da taglio in funzionamento continuo e configurazioni multi-testa. Capacità: 1.000 kg.

Applicazioni

• Metallo
• Pietra
• Vetro

Progetto e funzionamento

• Concetto a due serbatoi: un grande silo superiore alimenta un serbatoio inferiore adiacente che viene pressurizzato per fornire abrasivo ai sistemi di dosaggio.
• Il serbatoio inferiore è pressurizzato ad aria compressa; un tubo flessibile convoglia l'abrasivo all'unità di dosaggio di ogni testa di taglio.
• La disposizione a due serbatoi assicura un flusso continuo di abrasivo con trasferimento automatico dal silo superiore al serbatoio inferiore.

Controllo e monitoraggio

• Armadio di controllo con relè che monitora continuamente gli stati operativi e invia segnali al sistema pneumatico e agli indicatori luminosi.
• I sensori di livello installati alle uscite della sabbia di entrambi i serbatoi sono monitorati dalla stazione di controllo; quando il serbatoio inferiore raggiunge il livello minimo, il relè apre la valvola di ingresso per il riempimento automatico.
• Se il livello del silo superiore è basso, una spia lampeggiante segnala all'operatore di rifornire il silo.

Varianti

• ABRALINE IV ADVANCED – capacità 1.000 kg, indicata per grandi macchine da taglio in funzionamento continuo e multi-testa.
• ABRALINE V – versione più piccola, capacità circa 425 kg, adatta per esigenze di taglio medie.

Specifiche tecniche

• Capacità (ABRALINE IV ADVANCED): 1.000 kg
• Capacità (ABRALINE V): 425 kg
• Tipo: sistema di stoccaggio e trasferimento abrasivi a tramoggia
• Configurazione: silo superiore + serbatoio inferiore pressurizzato
• Pressurizzazione del serbatoio inferiore: aria compressa
• Distribuzione: tubo flessibile verso le unità di dosaggio delle teste di taglio
• Controllo: armadio di comando con relè e stazione di monitoraggio
• Sensori: sensori di livello alle uscite della sabbia in entrambi i serbatoi
• Allarmi/indicatori: spia lampeggiante per il rifornimento del silo superiore
• Progettato per: macchine da taglio continue e multi-testa (metallo, pietra, vetro)
