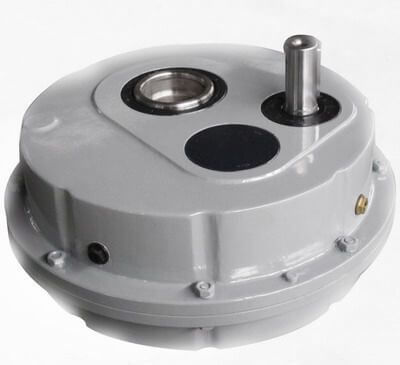

Riduttore a ingranaggi elicoidali ATA series

ad assi paralleliad albero cavoad albero pieno

CARATTERISTICHE: 1. Affidabilità assoluta e bassa manutenzione per le applicazioni in cava e in miniera 2. Robusto alloggiamento in ferro duttile adatto per l'installazione all'esterno 3. Fino a tre diametri opzionali del foro dell'albero di uscita 4. Rotazione dell'albero di uscita in due direzioni: in senso orario (Predefinito) e antiorario (Personalizzato) 5. Arresto posteriore opzionale per tutti i modelli (escluso ATA30) per evitare la guida all'indietro in caso di convogliatori in pendenza 6. Le dimensioni sono le stesse con Bonfiglioli (Serie TA) 7. Il paraolio a doppio labbro combina le funzioni di tenuta e antipolvere 8. Ampiamente utilizzato nel sistema di trasporto a nastro e nel sistema di azionamento delle pulegge Potenza nominale: 1,1kW~193kW Coppia nominale: 180~17000N.m Profilo dell'ingranaggio: Ingranaggi elicoidali temprati Velocità di ingresso: 1400, 900, 500r/min Velocità di uscita: 25~300r/min Rapporto: 5,7,10,...20,25,31 Modulo di installazione: Albero appeso montato Antiretro: Opzionale Applicazioni: Industria di movimentazione dei materiali, industria estrattiva e mineraria Meccanismo di trasmissione dei nastri trasportatori: Attrezzatura mineraria, impianto di betonaggio, frantoi per calcestruzzo, frantoi per pietra, linea di produzione per la produzione di sabbia Installazione: Albero appeso montato con braccio di torsione Sistema di trasmissione a cinghia e puleggia: ATA, rullo elettrico, puleggia, motore elettrico, braccio di torsione Lubrificazione: Lubrificazione a bagno d'olio e a spruzzo Raffreddamento: Raffreddamento naturale 1. Alloggio: Ghisa sferoidale (ghisa duttile) QT600 2. Profilo degli ingranaggi: Ingranaggi elicoidali temprati 3. Ingranaggi Materiale: 20CrMnTi 4. Elaborazione di ingranaggi: Carburazione, Tempra, Rettifica 5. Durezza degli ingranaggi: Durezza superficiale: HRC58-62, Durezza interna: HBS156-207 6. Precisione degli ingranaggi: 6 Classe 7. Materiale degli alberi: 40Cr 8. Configurazione degli ingressi: Ingresso albero pieno con chiavetta Flangia motore normalizzata IEC 9. Configurazioni di uscita: Uscita ad albero cavo con chiavetta 10. Paraolio: TAIWAN SOG
