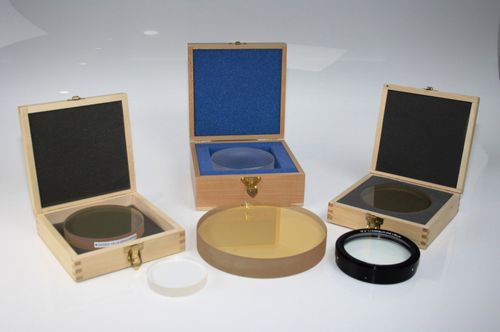

Piano ottico

I piani ottici sono singole superfici piane di precisione. Sono utilizzati come superfici di riferimento per confrontare la planarità di un substrato dove la planarità è sconosciuta. Quando un piatto ottico di alta qualità viene posizionato sopra un substrato lucido e utilizzato in combinazione con una sorgente luminosa monocromatica si formano delle bande di luce. La luce monocromatica ha una sorgente a tubo pieno di elio che elimina tutti i colori ad eccezione di un arancione giallastro. Le bande di luce presenti sono note come frange di interferenza e la loro forma rappresenta il grado di planarità delle misure della parte in prova. A seconda di quanti anelli si formano o di quanto siano diritte le linee presentate è un'indicazione di quanto sia piatta la parte testata. Gli anelli presenti sono chiamati "anelli di Newton", sono un modello di interferenza creato dalla riflessione della luce tra due superfici ottiche. Le piatte ottiche sono usate per testare i blocchi di calibro. Gli schermi piatti ottici sono utilizzati anche negli interferometri e negli specchi ottici piatti e nei sotto-raddrizzi per finestre di alta qualità per applicazioni laser. Knight Optical offre una gamma di piani ottici di serie sia in piani ottici su un solo lato che in due materiali, Zerodur e Quarzo che offrono stabilità e qualità delle superfici differenti. Le piatte ottiche Zerodur e Quartz sono disponibili anche in tre gradi, lambda/4, lambda/8 e lambda/16 per soddisfare tutte le applicazioni. Tutti gli appartamenti ottici sono testati sul nostro sistema interferometrico Zygo Verifire XPZ dotato del più recente software Mx® .
