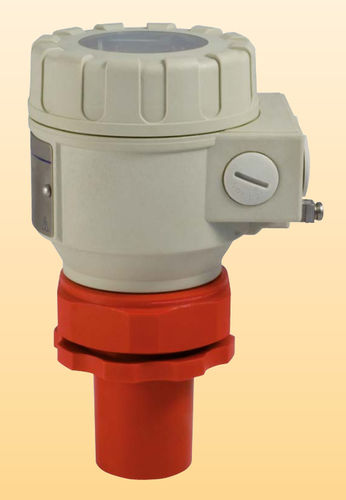

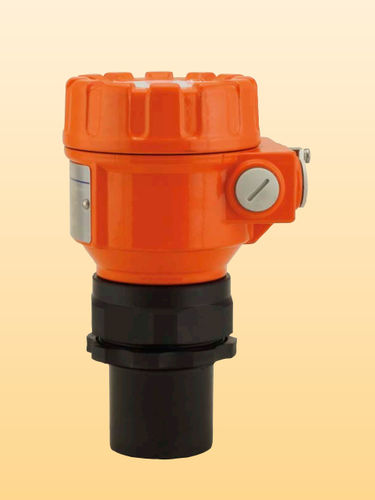

Trasmettitore di livello ad ultrasuoni NUS-4 series

per solidiper liquidiper monitoraggio

Il misuratore di livello a ultrasuoni Kobold, modello NUS-4, viene utilizzato per la misurazione continua e senza contatto del livello e del volume in serbatoi o per la misurazione della portata in canali aperti. La tecnologia di misurazione del livello basata sul principio ultrasonico senza contatto è particolarmente adatta per applicazioni in cui, per qualsiasi motivo, non è possibile stabilire un contatto fisico con la superficie del materiale da misurare. Tali motivi possono includere l’azione corrosiva del fluido di processo sul materiale del dispositivo di misura (acidi), una possibile contaminazione (acque reflue) o particelle del fluido di processo che aderiscono al dispositivo di misura (materiali adesivi).La tecnologia di misurazione del livello a ultrasuoni si basa sul principio della misurazione del tempo necessario affinché gli impulsi ultrasonici compiano un percorso di andata e ritorno dal sensore al livello da misurare e viceversa. Il sensore emette una serie di impulsi ultrasonici e riceve gli echi riflessi. L’elettronica di valutazione analizza il tempo di eco degli impulsi e determina il livello. L’elettronica di valutazione è integrata in modo compatto nell’unità. Per la trasmissione remota è disponibile un’uscita con segnale standard, mentre per il monitoraggio è presente un contatto a relè. Per la programmazione e la visualizzazione locale, le unità possono essere fornite con un’unità di programmazione opzionale collegabile, dotata di display LCD. I sensori hanno un angolo di fascio totale compreso tra 5° e 7° a -3 dB. Ciò garantisce una misurazione affidabile sia in silos stretti con pareti laterali irregolari, sia in serbatoi di processo con vari oggetti sporgenti. Inoltre, grazie all’angolo di fascio ristretto – che conferisce ai segnali ultrasonici emessi un’eccezionale focalizzazione – è garantita una penetrazione profonda attraverso gas, vapori e schiuma.
