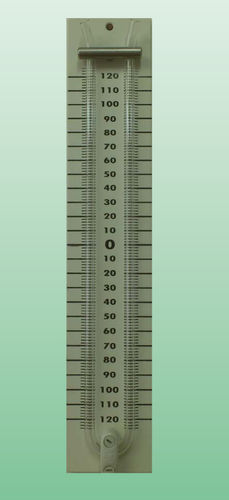

Manometro a doppia scala PUM series

Il manometro Kobold a tubo a U modello PUM è ideale per la misurazione della pressione in campi di bassa pressione (0 - 150 mbar). La struttura del dispositivo è costituita dal classico tubo di vetro a forma di U, fissato su una piastra di supporto in alluminio. La piastra di supporto reca inoltre una scala graduata da 2 mm, che consente la lettura diretta della colonna d’acqua in mm quando il tubo è riempito d’acqua. Il collegamento allo strumento avviene tramite raccordi per tubi flessibili da Ø7 mm alle due estremità del tubo di vetro. La differenza di pressione alle due estremità del tubo di vetro fa spostare la colonna di liquido all’interno del tubo in una delle due direzioni. La differenza tra le due estremità della colonna di liquido può essere letta sulla scala con una precisione di 2 mm. La scala è realizzata in modo tale che la colonna di liquido non debba necessariamente trovarsi a «0» quando il dispositivo è in assenza di pressione. Durante la lettura, la distanza tra i livelli superiore e inferiore del liquido è indicata da due cifre, che devono essere sommate per ottenere il valore relativo alla pressione totale. Il manometro è disponibile in 6 lunghezze standard (con campo di misura nominale di 250, 500, 750, 1000, 1250 e 1500 colonne d’acqua in mm), ma offriamo anche prodotti su misura.
