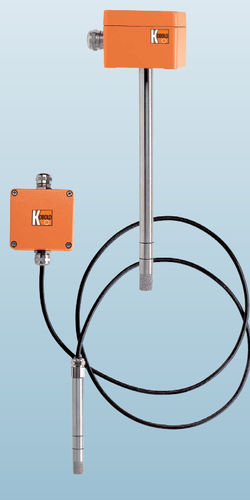

Termo-igrometro per aria AFH-G

d'ambientesenza monitorin linea

Lo strumento di misura tipo AFH-G serve per misurare l'umidità relativa in ambienti chiusi e nei condotti d'aria. In opzione è disponibile la misura ausiliaria della temperatura. L'elemento di misura dell'umidità nel sensore si compone di diverse strisce di materiale plastico ciascuna con 90 fi bre con diametro di 3 μm. Queste fi bre di plastica vengono sottoposte ad uno speciale processo per acquisire proprietà igroscopiche, per cui esse sono in grado di assorbire e rilasciare umidità. La struttura molecolare delle fi bre viene alterata quando queste assorbono acqua, dando origine ad una variazione di lunghezza misurabile. La lunghezza delle fi bre in plastica diviene così una misura della umidità relativa. L'effetto di gonfi amento, che agisce prevalentemente nella direzione longitudinale, viene rilevato da una sensore elettronico e trasferito ad un sistema di elaborazione del segnale integrato. Il segnale di uscita è di 100 ... 138,5 Ω per il sensore passivo, e 4 ... 20 mA per il sensore attivo. Il trattamento speciale del sensore di misura assicura che le sue proprietà igroscopiche rimangano stabili nel tempo, vale a dire che la sensibilità viene mantenuta fi no a che viene distrutta da elementi esterni. La rigenerazione comune negli strumenti convenzionali non è richiesta in questi dispositivi, ma è anche non dannosa. L'elemento di misura è protetto da un tubo perforato aperto verso lo strumento. Gli strumenti equipaggiati con un sensore di temperatura integrato forniscono la misura della temperatura. Le temperatura vengono anch'esse convertite nel segnale standardizzato 100 ... 138,5 Ω , e 4 ... 20 mA
