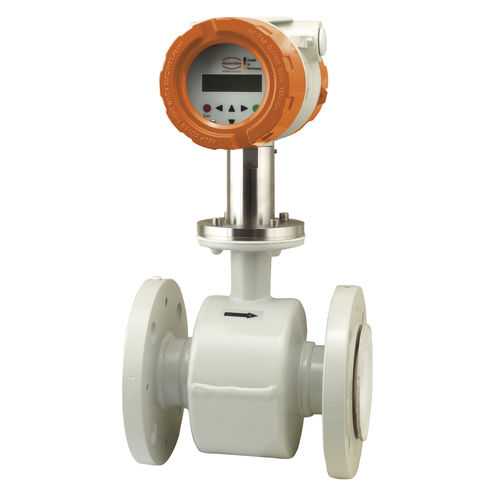

Misuratore di portata magnetoinduttivo EPS

volumetricoper liquidiDN10 - 3/8"

Un fluido elettricamente conduttivo che scorre attraverso un campo magnetico orientato, in conformità con la legge di induzione di Faraday, induce una tensione proporzionale alla velocità media di flusso e, di conseguenza, alla portata volumetrica. Un misuratore di portata magnetico-induttivo è costituito da un tubo rivestito e isolato, attraverso il quale scorre un liquido conduttivo, da una bobina che genera il campo magnetico e da due elettrodi. La tensione agli elettrodi viene rilevata da un trasmettitore e convertita in un segnale elettrico standardizzato, ad esempio 4-20 mA o impulsi. Il sensore EPS può essere utilizzato in combinazione con il trasmettitore UMF2 di Heinrichs Messtechnik. Il trasmettitore può essere montato in configurazione compatta o separatamente dal sensore. Applicazione Il sensore di portata magnetico-induttivo EPS viene utilizzato per misurare la portata volumetrica di liquidi, fanghi, paste e altri fluidi elettricamente conduttivi senza alcuna perdita di carico. Pressione, temperatura, densità e viscosità non influenzano le misurazioni di portata. È opportuno evitare la presenza di particelle solide e piccole bolle di gas.
