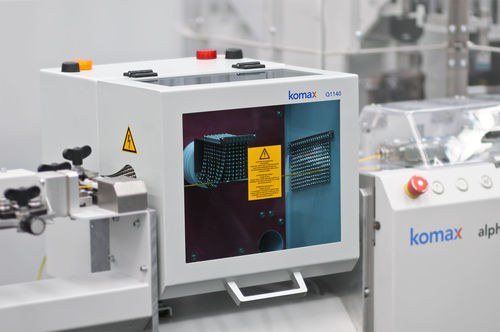

Tester spark Q1140

per cavi ad alta tensione

- Aumento della qualità senza diminuzione della produttività - Isolamento difettoso rimosso automaticamente - Rilevamento affidabile anche dei più piccoli errori di isolamento - Altamente flessibile in termini di sezioni di conduttori e materiali di isolamento - Completamente integrato nelle macchine automatiche Komax per la lavorazione del filo Tester di scintille ad alta tensione per macchine automatiche per la lavorazione dei fili. Funzione Lo spark tester Q1140 è un sistema per testare l'isolamento dei cavi da utilizzare sulle macchine automatiche di lavorazione del filo Alpha 355, Alpha 355 S, Alpha 356, Alpha 530 e Alpha 550 e su altri tipi di macchine su richiesta. Questo tester di scintille è completamente integrato nel processo di lavoro. Il Q1140 rileva minuscoli fori ad ago o strappi microscopici nel rivestimento del cavo e nell'isolamento dei conduttori che non sono visibili ad occhio nudo. Il conduttore da controllare viene guidato attraverso un elettrodo ad alta tensione. Nei conduttori con isolamento danneggiato, la tensione scende e l'unità di monitoraggio rileva l'errore. La sezione corrispondente del conduttore viene automaticamente tagliata senza interrompere la produzione. Lo spark tester testa cavi con un diametro esterno massimo di 30 mm secondo la norma internazionale IEC62230 (cavi elettrici - metodo di prova della scintilla). Il contenuto della consegna comprende lo spark tester e un kit d'integrazione per un semplice collegamento alle macchine automatiche Komax per la lavorazione del filo. Non può essere utilizzato con il rilevatore automatico di conduttori ACD. Tensione di prova - Impostazione preliminare: Versione 5 kV Versione 10 kV Precisione: < ± 4 % Velocità - max. 40 m/s (131.2 ft/s) Diametro del conduttore - max. 30 mm (11.8 in) Dimensioni L × P × A - 355 × 400 × 385 mm (14 × 15.75 × 15.16 in)
