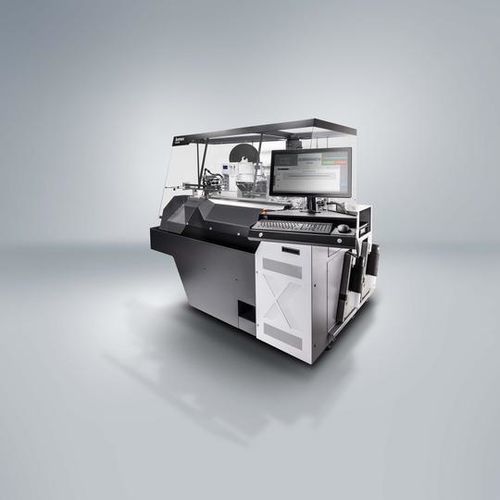

Pressa crimpatrice di cavi Zeta 620 G2

automaticapneumaticacompatta

Panoramica Il compatto Zeta 620 G2 automatizza il cablaggio degli armadi. Tratta fili con sezioni da 0,5 a 6 mm², supporta fino a 24 tipi di filo e offre sette opzioni di ghiera. Evidenze

• Riduzione del 50% dei tempi di cablaggio degli armadietti grazie alla lavorazione automatizzata Lo Zeta 620 G2 riduce i tempi di costruzione degli armadi. I fasci di fili pronti all'uso ed etichettati semplificano l'assemblaggio e contribuiscono a snellire il flusso di lavoro complessivo.
• Riduzione dei costi di manodopera e degli errori umani Con la lavorazione e l'etichettatura automatizzata dei fili, è possibile utilizzare personale non addestrato, liberando gli esperti per compiti complessi. Il cambio automatico fino a 24 tipi di filo massimizza la produttività.
• Design compatto della macchina con marcatura a getto d'inchiostro integrata La Zeta 620 G2 consente di risparmiare spazio prezioso grazie a un telaio compatto e alla marcatura a getto d'inchiostro integrata. Questo design si adatta a qualsiasi struttura, riducendo l'ingombro e mantenendo un'elevata produzione.
• Automatizzare gli elenchi di fili con WIRE Mind Il software cloud WIRE Mind trasforma gli elenchi di fili manuali in dati precisi della macchina. Elimina gli errori di pianificazione e riduce lo sforzo manuale e l'errore umano.
• Moduli personalizzabili per aumentare la flessibilità di produzione La Zeta 620 G2 può essere adattata a esigenze specifiche con moduli di processo flessibili per le ghiere, la compattazione a ultrasuoni o la marcatura dei tubi per ridurre gli scarti e ottimizzare i costi.

Sistema modulare - Periferiche e marcatura / Moduli di processo (articoli selezionati)

• M1650 Tube - modulo per la marcatura di tubi che stampa tubi marcatori e li spinge sul filo; progettato per le macchine della gamma Zeta 6x0.
• M1630 Jet - stampante a getto d'inchiostro per la stampa di linee veloci e flessibili, azionata direttamente dal controllo della macchina.
• IQJET - stampante a getto d'inchiostro controllata a distanza per una stampa veloce e flessibile e tempi di attività elevati (inizialmente disponibile per la Zeta 620 G2).
• AEH-LS - modulo per ferrule che crimpano ferule sciolte su fili pre-spelati; il sensore di presenza monitora l'inserimento della ferula.
• CM 04 Duo - modulo ghiera sequenziale per la crimpatura di fino a due ghiere sciolte di grande sezione (4 e 6 mm²) su fili spellati.
• CM 1/5 GS - modulo ghiera per la crimpatura di fino a cinque ghiere diverse su reggia di lunghezze diverse.
• CM F20 - modulo ghiera per la lavorazione sequenziale di un massimo di cinque ghiere su reggia con design a crimpatura trapezoidale.
• Modulo di processo Schunk - consente la compattazione a ultrasuoni dei fili come alternativa alle ghiere.

Dati tecnici (valori chiave) Lunghezza del filo più corta per la lavorazione su un solo lato: 60 mm Lunghezza minima del filo per la lavorazione su due lati: 240 mm Lunghezza filo (vassoio standard) max.: 4000 mm Lunghezza striscia lato 2 max.: 25 mm Lunghezza striscia lato 1 max.: 25 mm Diametro esterno del filo max.: 6 mm Caratteristiche/specifiche tecniche

• Campo di sezione del filo: 0.5-6 mm²
• Sino a 24 tipi di filo supportati
• Sette opzioni di ghiera disponibili
• Marcatura a getto d'inchiostro integrata
• Struttura compatta per risparmiare spazio
• Integrazione del software cloud: WIRE Mind per convertire gli elenchi di fili in dati macchina
• Design modulare per aggiungere periferiche e moduli di processo (ghiere, marcatura di tubi, compattazione a ultrasuoni, ecc.)
• Applicazione tipica: cablaggio di armadietti / produzione di cablaggi
