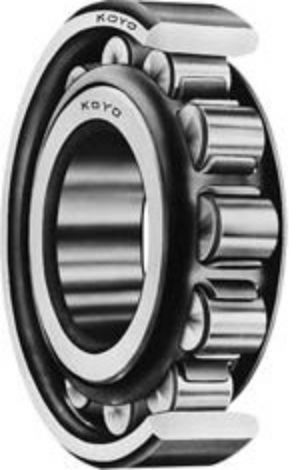

Cuscinetto a rulli cilindrici NJ214C3 JP

a corona singolain acciaioper l'estrazione mineraria e l'industria metallurgica

Panoramica del prodotto
Cuscinetto a rulli cilindrici NJ214C3 JP progettato per elevata capacità di carico radiale. Dimensioni: diametro interno d = 70 mm, diametro esterno D = 125 mm, larghezza B = 24 mm.

Progetto e prestazioni
I rulli cilindrici con contatto lineare tra rulli e pista offrono elevata capacità di carico radiale e buona resistenza agli urti. I rulli hanno profilo convesso per ridurre le concentrazioni di tensione e l'attrito, consentendo il funzionamento a velocità maggiori. Disponibile in versione a singola corona, multi-corona (due o quattro corone), con fori paralleli o conici e con fori o scanalature per lubrificazione se specificati. Classi di precisione disponibili: RBEC-5.

Materiali e trattamento termico
La maggior parte dei cuscinetti è realizzata in acciai per cuscinetti a basso tenore di carbonio o legati. Le applicazioni che richiedono maggiore durezza superficiale utilizzano acciai ad alto tenore di carbonio cementati o bonificati, mediante tempra per induzione o trattamenti termici convenzionali per ottenere uno strato superficiale indurito e un nucleo duttile.

Dimensioni e dati di selezione
Il diametro della boccola e il diametro esterno sono criteri di scelta fondamentali. La designazione metrica della boccola utilizza un sistema di codici: per i codici di boccola 04 e superiori moltiplicare il codice per 5 per ottenere il diametro in millimetri. Altri dati rilevanti: larghezza totale, velocità di riferimento (olio), carichi assiali e radiali statici e dinamici.

Applicazioni

• Estrazione mineraria e lavorazione degli aggregati
• Petrolio e gas
• Generazione di energia
• Riduttori, trasmissioni e macchine pesanti
• Carta e pasta, cemento, frantumatori, miscelatrici

Manutenzione e movimentazione
I cuscinetti sono generalmente lubrificati a olio, che funge anche da refrigerante. Anelli interni ed esterni divisibili facilitano montaggio e smontaggio. Una corretta lubrificazione e allineamento prolungano la vita utile.

Informazioni tecniche

• Modello: NJ214C3 JP
• Codice articolo: A0000002006
• Diametro interno (d): 70 mm
• Diametro esterno (D): 125 mm
• Larghezza (B): 24 mm
• Peso: 1,2779 kg
• Paese di produzione: JP (Giappone)
• Produttore: JTEKT Sales Europe B.V.

Caratteristiche

• Numero di file di elementi volventi: monoriga
• Materiale elementi volventi: acciaio per cuscinetti
• Gioco interno: C3
• Materiale gabbia: FY - gabbia in ottone
