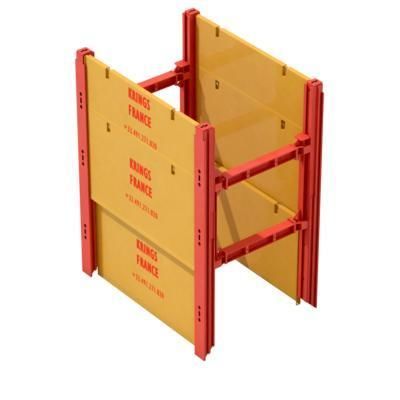

Blindaggio per scavi DGPV

scorrevolein acciaioper opere di ingegneria civile

Descrizione del prodotto
Il sistema di puntellamento e rivestimento scorrevole più utilizzato in terreni instabili, progettato per garantire capacità strutturale e facilità di movimentazione nelle trincee.

Panoramica
Le guide doppie sono mantenute parallele da un carrello rettangolare rigido che funge da puntone. Il carrello può scorrere verticalmente durante il metodo di scavo per havage e può essere sollevato dopo lo scavo per garantire lo spazio libero necessario. L'azione indipendente di ogni elemento semplifica l'installazione e il ritiro, riducendo le forze di attrito con il terreno.

Specifiche
Lunghezza guida: 4,8 / 6,0 / 7,5 m
Peso guida: 1075 / 1335 / 1780 kg
Momento resistente di progetto: 1020 / 1020 / 1106 kNm
Intervallo lunghezza modulo: 2,0 m - 6,25 m
Mezzo di sollevamento consigliato: Escavatore 25 - 45 ton

Caratteristiche / specifiche tecniche

• Lunghezza guida: 4,8 m, 6,0 m, 7,5 m
• Peso guida: 1075 kg, 1335 kg, 1780 kg
• Momento resistente di progetto: 1020 kNm, 1020 kNm, 1106 kNm
• Intervallo lunghezza modulo: 2,0 m - 6,25 m
• Mezzo di sollevamento consigliato: Escavatore 25 - 45 ton
