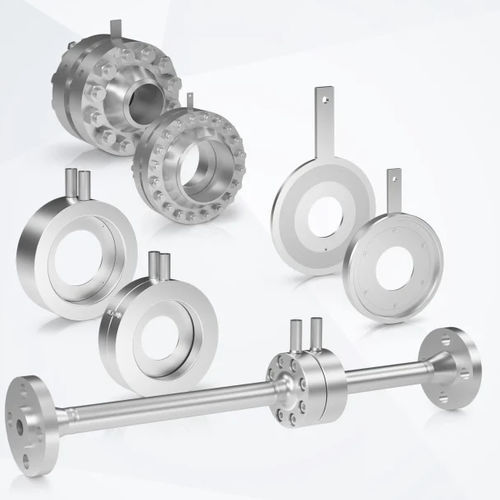

Lastra a orifizi per misurazione di portata a pressione differenziale OPTIBAR series

Orifiziometro serie OPTIBAR Gruppo di corsa del misuratore con rubinetti d'angolo e camere anulari* Completamente preassemblato con piastra orifizio, tubazioni, sezioni di ingresso/uscita, connessioni al processo * Dimensioni: DN15...100 / 1⁄2...4"; fino a PN100 / ASME Cl 1500 * Temperatura: max. +400°C / +752°F * Materiale: 1.4404 / 316L L'OPTIBAR MR 4300 è un misuratore a orifizio. È ideale per l'uso in linee di piccole dimensioni Viene fornito completamente preassemblato e pronto per l'installazione, con piastra orifizio, camere anulari, connessioni al processo e sezioni di ingresso e uscita per flussi a bassa perturbazione. L'elemento di flusso DP è disponibile con il trasmettitore di pressione OPTIBAR DP 7060 DP e con manifold, valvole, vaschette per la condensa o altri accessori. Caratteristiche principali del prodotto * Design compatto o separato * Sezioni a monte e a valle secondo DIN 19214 * Riduce i disturbi del flusso * Incertezze di misura minime: ±0,3...0,4% (calibrato) * Versione opzionale calibrata con acqua per una maggiore precisione (±0,3%) Applicazioni tipiche * Per la misura di portata della pressione differenziale con il trasmettitore OPTIBAR DP 7060 * Applicazioni con liquidi, gas e vapore in linee di piccole dimensioni * Applicazioni di portata DP con requisiti di accuratezza elevati
