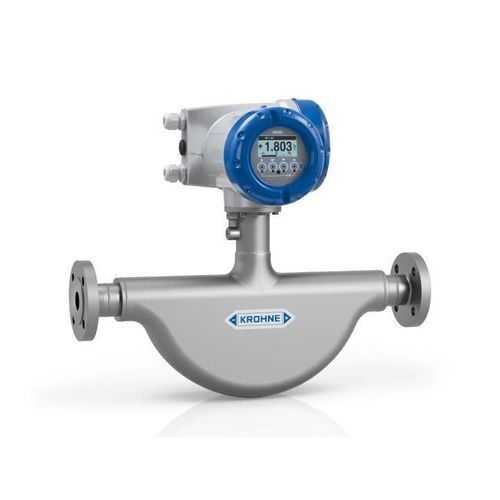

Misuratore di portata ad effetto Coriolis OPTIMASS 5400

massicovolumetricoper gas

Breve descrizione
OPTIMASS 5400 è un misuratore di portata massica Coriolis per applicazioni di processo standard su gas e liquidi. Il sensore a doppio tubo semipiegato fornisce misure dirette di portata di massa, densità e temperatura e valori derivati come portata volumetrica, concentrazione e velocità, oltre a diagnostica estesa del dispositivo e del processo.

Caratteristiche principali

• Design compatto e leggero con rapporto costo/prestazioni efficiente
• Funziona con gas e liquidi fino a +180 °C e pressioni di processo fino a 100 barg; pressione di rottura della cassa tipica fino a 200 barg
• Entrained Gas Management (EGM™) per misurazioni stabili su ampie frazioni di gas e indicazione a due fasi (GVF)
• Connessioni disponibili: flange DN10…100 / ½…4"; varie opzioni igieniche clamp e ferrule filettate
• Comunicazioni complete: 3 × 4…20 mA, HART®, Modbus, FOUNDATION™ Fieldbus, Profibus-PA/DP, PROFINET (Ethernet-APL), PROFINET, EtherNet/IP™, Bluetooth®

Panoramica
OPTIMASS 5400 offre misurazione massica economica per applicazioni di processo e utilità. Il sensore a doppio tubo semipiegato misura la massa direttamente e fornisce ampia diagnostica e valori derivati utili per controllo e monitoraggio qualità.

Design e sostenibilità
Design ecologico e leggero che riduce sforzi di movimentazione, uso di materiale, peso complessivo e altezza di installazione rispetto alle generazioni precedenti. Facilita trasporto, messa in servizio e supporta produzione efficiente in termini di risorse ed energia.

Prestazioni e sicurezza
Ampio turndown e capacità di operare a temperature e pressioni elevate. La cassa esterna offre una barriera di sicurezza aggiuntiva con resistenza di rottura tipica fino a 200 barg, migliorando la sicurezza del personale e dell'impianto.

Applicazioni
Adatto per processi chimici e petrolchimici, installazioni mobili su autocarri, vagoni cisterna e unità portatili (non trasferimento di custody), misura del consumo di carburante marino, processi alimentari, beverage e farmaceutici (varianti EHEDG / 3A disponibili), dosaggio, batch e altro.

Gestione dei gas intrappolati e diagnostica
Abbinato al convertitore di segnale MFC 400, il misuratore supporta EGM™ per misure stabili fino al 100% di frazione gassosa e fornisce indicazione a due fasi (GVF). La diagnostica integrata OPTICHECK abilita il monitoraggio continuo dello stato del dispositivo e dell'applicazione. La connettività Bluetooth® consente messa in servizio, monitoraggio e verifica in sito tramite dispositivo mobile e app dedicate; è possibile generare rapporti di verifica sul posto.

Elettronica e comunicazioni
Elettronica modulare con ampia gamma di opzioni di uscita, incluse comunicazioni di campo basate su Ethernet come PROFINET su Ethernet-APL e EtherNet/IP™, oltre a bus classici, uscite analogiche e discrete. Sensore ed elettronica progettati per sostituzione semplice e disponibili in varianti compatte o con convertitore remoto (field-mounted).

Specifiche tecniche

• Tipo di prodotto: Misuratore di portata
• Famiglia prodotto: OPTIMASS
• Posizionamento: Per tutte le applicazioni di processo standard
• Varianti: OPTIMASS 5400 C – versione compatta; OPTIMASS 5400 F – versione field-mounted (remota)
• Principio di misura: Coriolis
• Fluidi misurati: Liquidi, Gas
• Pressione di processo: sensore max. 100 barg; pressione di rottura cassa tipica fino a 200 barg
• Temperatura di processo: -50 °C … +180 °C
• Materiale tubo di misura: Acciaio inossidabile austenitico (1.4404 / 316L)
• Connessioni a flange: EN (1092-1) DN10…100; ASME (B16.5) ½…4"; JIS (B2220) 10…100A
• Connessioni igieniche: Clamp (DIN 32676) DN10, DN25, DN40, DN50, DN80, DN100; Clamp (ISO 2852) 25, 40, 51, 76.1, 101.6; Tri-Clamp ½"…4"; Ferrule filettata (DIN 11851 / DIN 11864-1); Flangia con scanalatura (DIN 11864-2)
• Installazione: tratto di ingresso/uscita 0D (nessun tratto speciale richiesto)
• Approvazioni / normative: ATEX, IECEx, NEPSI, JPNEx; Igienico: FDA, 3A, EHEDG, CE 1935/2004; Marittimo: KR, RINA; Altri: NACE, CRN / ASME B31.3, PED
• Uscite analogiche: 4…20 mA
• Uscite discrete: Interruttori di finecorsa, Impulso, Frequenza, Stato
• Digitale / bus: FOUNDATION™ Fieldbus, HART®, Profibus-PA, Profibus-DP, Modbus RTU, EtherNet/IP™, PROFINET, Bluetooth®, PROFINET (Ethernet-APL)
• Certificati per processi igienici e sterili disponibili; auto-drenante se installato in verticale; progettato per CIP e SIP
