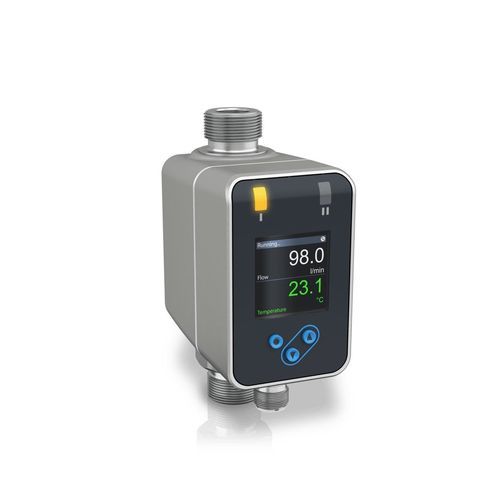

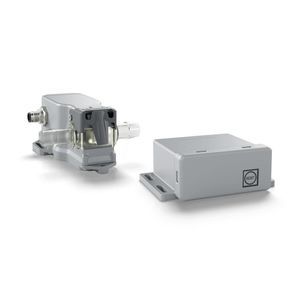

Misuratore di portata elettromagnetico AF-E 400

volumetricoper liquidiDN6 - 1/8"

Panoramica
Il AF-E 400 è un misuratore di portata elettromagnetico per utility e automazione industriale. Progettato per misurare liquidi conduttivi in spazi ristretti, ad esempio circuiti di raffreddamento di apparecchiature di saldatura, macchine di piegatura, robot e skid di dosaggio chimico. Il sensore utilizza un tubo di misura a foro circolare in PEEK e un design ultracompatto per garantire precisione su ampie gamme di pressione e temperatura. La misurazione della temperatura integrata elimina la necessità di un sensore esterno.

Punti principali

• Misura di liquidi conduttivi (liquidi refrigeranti, acqua fredda/calda, prodotti chimici, ecc.)
• Prestazioni elevate per intervallo di temperatura, precisione, perdita di pressione e gamma di portata
• Design ultracompatto adatto per installazione in parallelo e spazi ristretti
• Uscite e interfacce: 4…20 mA, impulsi, frequenza, Modbus RTU, IO-Link

Caratteristiche e opzioni

• Misura della portata, portata totalizzata e temperatura fino a +90°C / +194°F
• Scocca in acciaio inossidabile pressofuso, spessore parete 2 mm
• Mantiene la precisione su ampie gamme di pressione e temperatura (max. 16 barg / 230 psig)
• Tubo a foro circolare per ridotta perdita di pressione e alto turndown senza rischio di cavitazione
• No cross talk: consente installazione in serie o in parallelo con distanza dispositivo-dispositivo di 2 mm
• Diagnostica NAMUR NE 107
• IO-Link per trasmissione di ulteriori dati di processo e configurazione automatica del dispositivo
• Display a colori orientabile per lettura flessibile
• Taglie nominali sensore: 6, 15, 20, 25 mm (adattatori disponibili per 40 e 50 mm); connessioni filettate G (maschio), NPT (femmina), Rc (femmina)
• Adattatori e opzioni di estensione per altri tipi di filettatura e portate maggiori

Applicazioni tipiche

• Automazione di impianti e macchinari
• Misura del flusso di liquidi conduttivi in utility e automazione industriale
• Monitoraggio acqua di raffreddamento per piegatura, robot di saldatura, stampaggio a iniezione e gestione web
• Monitoraggio consumo acqua in impianti di lavaggio (lavaggio inerti, autolavaggi, lavaggi industriali)
• Monitoraggio ricircolo acqua calda/fredda
• Skid di dosaggio per reagenti, catalizzatori e prodotti chimici

Specifiche (tabelle)
Informazioni generali
Tipo di prodotto: Misuratore di portata
Posizionamento: Per utility e automazione industriale
Fluidi misurati: Liquidi

Condizioni operative
Pressione di processo: max. 16 barg / 230 psig
Temperatura di processo: -20…+90°C / -4…+194°F

Materiali
Tubo di misura: Polietereterchetone (PEEK)

Connessioni di processo
Connessioni filettate: Maschio: G¼, G½, G¾, G1, G1½, G2; Femmina: ½ NPT, ¾ NPT, 1 NPT; Rc ¼, Rc ½, Rc ¾, Rc 1

Comunicazione
Uscite analogiche: 4…20 mA
Uscite discrete: Interruttori di limite, Impulso, Frequenza
Uscite digitali: Modbus RTU, IO-Link

Specifiche tecniche

• Misura della temperatura integrata (non è richiesto sensore esterno)
• Design sensore ultracompatto adatto per installazione in parallelo e spazi ristretti
• Riduzione a foro circolare per maggiore resistenza alla pressione e perdita di carico ridotta
• Precisione mantenuta su ampie gamme di pressione e temperatura
• Tipi di filettatura disponibili: G (maschio), NPT (femmina), Rc (femmina)
• Taglie nominali sensore: 6 mm, 15 mm, 20 mm, 25 mm (opzioni adattatore per 40 mm e 50 mm)
• Pressione massima di processo: 16 barg (230 psig)
• Intervallo di temperatura di processo: -20 a +90 °C (-4 a +194 °F)
• Tubo di misura: PEEK
• Interfacce: 4–20 mA analogico, impulso, frequenza, Modbus RTU, IO-Link
• Diagnostica: conforme a NAMUR NE 107
• Display a colori orientabile per lettura flessibile
