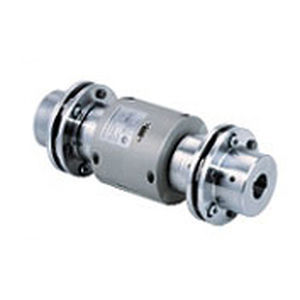

Sensore di coppia rotativo DATAFLEX® 42

ad asse esagonalesenza contatto

La misurazione precisa della coppia e della velocità è diventata imprescindibile nella moderna tecnica di azionamento con sistemi variabili e dinamici. Il trasduttore di coppia DATAFLEX possiede due campi di misura e rileva quattro parametri contemporaneamente: coppia, velocità, angolo di rotazione e senso di rotazione. La famiglia di alberi di misura di precisione è disponibile in undici grandezze da 10 Nm a 20 kNm. La misurazione della coppia si esegue con la nota tecnica dell'estensimetro, unitamente ai più moderni componenti elettronici. I segnali vengono elaborati dal sensore di coppia senza contatto, con un'alta risoluzione a 24 bit e raggiungono una precisione dello 0,1% del valore finale. Proprietà Sensore a due zone 5:1 Imprecisione 0,1 % Misuratore di velocità integrato Segnale del senso di rotazione Segnale di uscita ±10 Volt Albero dinamometrico con due campi di misura Basta premere un pulsante e l'albero dinamometrico passa al secondo campo di misura, pari a un quinto del valore nominale. In questo modo è possibile misurare con precisione coppie molto più piccole, senza bisogno di modificare la struttura della prova. Inoltre, il sistema di misura possiede un encoder per la misurazione della velocità. Questo fornisce due segnali sfasati di 90 gradi e una tensione continua scalabile per la velocità. Campi di applicazione dell'albero dinamometrico DATAFLEX: Monitoraggio macchine Controllo dei processi Tecnologia dei banchi di prova
