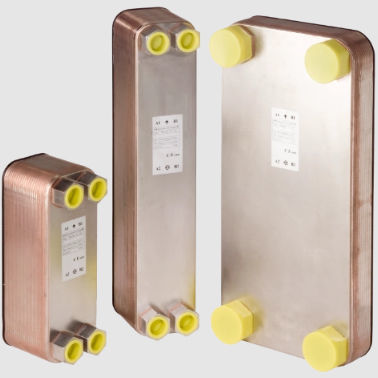

Scambiatore di calore a piastre PHE series

liquido/liquidoin acciaio inossidabilein rame

Il scambiatore acqua-olio PHE è uno scambiatore di calore a piastre saldate, formato da due piastre terminali, piastre di scorrimento ondulate e quattro attacchi. La piastre ondulate dello scambiatore sono realizzate in acciaio inox saldate con rame e garantiscono un ottimo raffreddamento in poco spazio. La saldatura a vuoto dei punti di contatto crea uno scambiatore di calore costantemente sigillato, compatto e resistente alla pressione, che non si apre neppure per le ispezioni. Rispetto a uno scambiatore di calore a fascio di tubi, quello a piastre occupa ca. il 25-30% di spazio in meno a fronte di un peso inferiore. Proprietà Temperatura di esercizio: -10 °C - +200 °C Max pressione d'esercizio consentita: PHE 100: 10 bar / PHE 200 - 500: 30 bar Potenza di raffreddamento fino a 150 kW Flusso volumetrico olio: 60 - 180 l/min Flusso volumetrico acqua: 30 - 120 l/min
