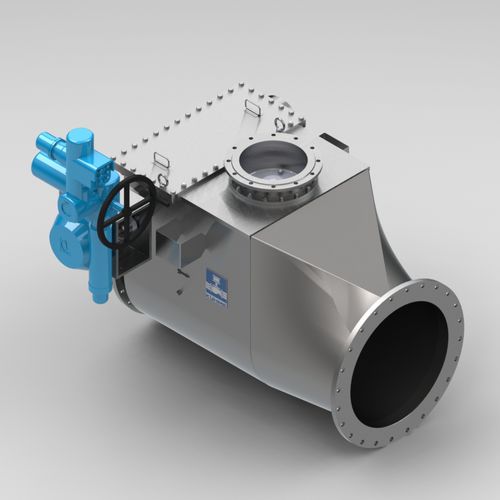

Valvola a ghigliottina KSK-HLK

con volantedi arrestoper gas

SMORZATORE DI POLVERE DI CARBONE TIPO KSK-HLK Gli smorzatori di polvere di carbone sono utilizzati nelle tubazioni delle centrali elettriche a carbone tra i mulini e i bruciatori. Lo scopo di queste serrande è quello di interrompere singolarmente la linea di alimentazione del carbone a monte del bruciatore quando il mulino corrispondente è fuori servizio. Le serrande per la polvere di carbone sono progettate per impieghi gravosi e hanno un flusso ottimizzato per prevenire la formazione di depositi. In posizione aperta, lo sportello della serranda è posizionato completamente al di fuori del flusso di polvere, con una sezione trasversale dell'orifizio completa che riduce la caduta di pressione. La serranda tipo KSK-HLK è dotata di un attacco supplementare per l'aria calda. In posizione chiusa della pala della serranda principale, l'aria calda iniettata assicura il raffreddamento automatico e la pulizia dalla polvere residua sulla bocca del bruciatore. Di conseguenza, il bruciatore è protetto dalle alte temperature illegali e la caldaia è protetta dalle esplosioni. Applicazioni: Centrali termiche I VANTAGGI Sezione trasversale del flusso completamente libera Chiusura affidabile del fluido grazie al robusto sistema di tenuta del seggio Tempi di posizionamento molto ridotti rispetto alle semplici valvole di intercettazione Soluzione compatta ed economica - una sola valvola invece di due convenzionali DETTAGLI SUL FUNZIONAMENTO In posizione di chiusura, la piastra del deflettore viene premuta sulla sede del deflettore dall'albero di trasmissione e dalla leva interna, garantendo un'intercettazione a tenuta di polvere. Allo stesso tempo, viene aperto il raccordo dell'aria calda per raffreddare la pistola del bruciatore. Quando si apre lo sportello per la polvere di carbone, la piastra dello sportello si sposta di circa 90° e sblocca l'intera sezione trasversale del flusso. In questa posizione, la piastra non interferisce con il flusso, ma chiude completamente l'alimentazione di aria calda.
