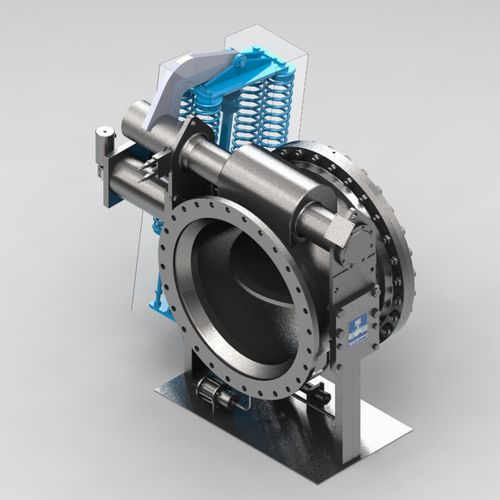

Valvola a farfalla PKIII/S

a comando pneumaticodi arrestoper gas

CHIUSURA RAPIDA DI SICUREZZA VALVOLA A FARFALLA TIPO PKIII/S Le valvole a farfalla a chiusura rapida di sicurezza sono parte integrante del contenimento. Le valvole a farfalla a cerniera sono utilizzate nel sistema di ventilazione (HVAC) del contenimento nelle centrali nucleari. In caso di emergenza, come "LOCA - Lost of cooling accident", la valvola a farfalla a cerniera si chiude rapidamente e in modo sicuro. La valvola a farfalla a cerniera è assolutamente a tenuta anche in condizioni sismiche. La valvola a farfalla a chiusura rapida di sicurezza KÜHME è un punto di riferimento per questa applicazione. Carburanti: gassoso Applicazione: Centrali nucleari DIMENSIONE NOMINALE: DN 200 A DN 1000 PRESSIONE DI ESERCIZIO: MAX. 7 BAR G TEMPERATURA DI ESERCIZIO: MAX. + 180°C I VOSTRI BENEFICI Affidabile Tempo di chiusura < 3 secondi Sicurezza grazie al collaudato sistema di tenuta che soddisfa il requisito di tenuta di un tasso di perdita di 0,5 l/h a 20 mbar g La chiusura della valvola viene ammortizzata per ridurre gli sbalzi di pressione nella tubazione Doppia sede - una valvola invece di due valvole separate - soluzione compatta ed economica Comodo test automatico del sistema di tenuta durante il funzionamento dell'impianto - senza dover smontare la valvola Struttura robusta per un'elevata quantità di cicli operativi Valvola ad alte prestazioni con una lunga durata DETTAGLI DELL'OPERAZIONE Lo sportello a chiusura rapida è azionato da un attuatore pneumatico con elettrovalvola. La chiusura rapida automatica alleggerisce il volume di pressione nell'attuatore pneumatico attraverso la valvola di scarico rapido. Le molle di chiusura fissate lateralmente all'attuatore chiudono lo sportello. Come risultato della cinematica della leva, la lama dello sportello si muove in parallelo - e quindi quasi senza attrito - nella sede di tenuta.
