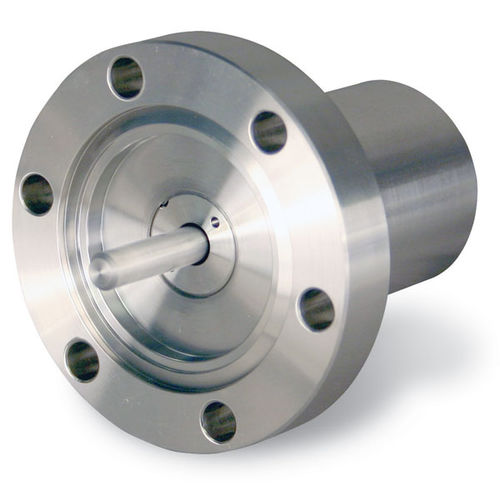

Progettati per fornire un movimento rotatorio in alto vuoto, questi condotti passanti sigillati con fluidi ferromagnetici sono dotati di flange di montaggio compatibili con ConFlat® (CF). I normali rilevatori di perdite di elio in grado di rilevare 1 x 10-11 std cc/sec di flusso di elio non rilevano perdite per i supporti CF in prove statiche e dinamiche. I nostri passanti a movimento rotatorio flangiati CF funzionano regolarmente nella gamma 10-6 Torr e, se adeguatamente preparati e installati, possono essere utilizzati a metà del 10-10 Torr utilizzando flange di montaggio compatibili con ConFlat (CF).
Caratteristiche
Utilizzare uno speciale fluido magnetico (ferrofluido) al posto di un o-ring di tenuta intorno alle parti dinamiche
Il fluido sigilla ermeticamente l'albero, creando un o-ring liquido mentre un magnete permanente mantiene il fluido in posizione
Ferrofluido trattenuto magneticamente in stadi formati da scanalature lavorate nell'albero o nelle aste o nei poli
A differenza dei normali o-ring, l'o-ring in ferrofluido rimane intatto per anni di funzionamento nonostante il movimento dell'albero
---
