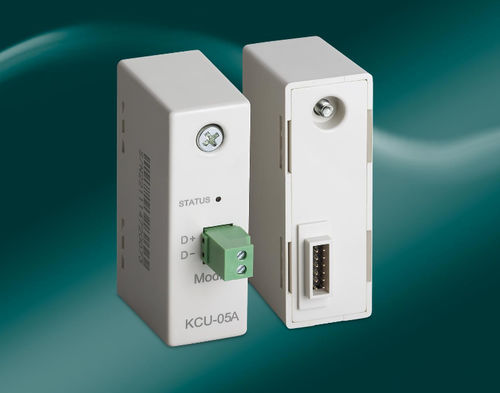

Modulo di comunicazione RS485 KCU-05A

Modbus RTU

Panoramica del prodotto
Il KCU-05A è un modulo di comunicazione RS485-Modbus progettato per il monitoraggio e il controllo remoto dei gruppi elettrogeni utilizzando il protocollo Modbus RTU. Consente agli utenti di monitorare e controllare l'operazione in tempo reale dei gruppi elettrogeni da remoto tramite RS-485 e consente l'impostazione diretta dei parametri di controllo senza manipolare il pannello, rendendo il monitoraggio e il controllo remoto efficienti.

Applicazione
Progettato per l'uso con i controller KUTAI come ATS-245/ATS-385/ATS-465, ATS-22A-DC, ATS-245-DC, ATS-245AG, ATS-332, ATS-342, ATS-PLC, AMF-10, AMF-11, GCU-100 e GCU-3000.

Caratteristiche

• L'indirizzo slave (o indirizzo ID) della rete RS485 Modbus può essere impostato da 1 a 99.
• Legge automaticamente i valori di impostazione del dispositivo e imposta gli indirizzi e la velocità di trasmissione (baud rate) nel protocollo di comunicazione Modbus.
• Dotato di indicatore di stato LED.

Specifiche
Ingresso di alimentazione
5 Vdc
Consumo di energia
Meno di 1,0 watt

Ambiente
Temperatura di funzionamento
-20 a +70 °C
Umidità relativa
Max. 95%

Specifiche fisiche
Dimensione
65,0 (L) x 23,0 (W) x 56,0 (H) mm
Peso
50,4 g +/-2%

Controller compatibili

Unità di controllo	Richiesta versione firmware
ATS-245-DC	Vr 18.04 o superiore
ATS-245	Vr 19.04 o superiore
ATS-22A-DC	Vr 32.04 o superiore
ATS-245AG	Vr 20.05 o superiore
ATS-385	Vr 23.04 o superiore
ATS-465	Vr 26.03 o superiore
ATS-332	Vr 01.05 o superiore
ATS-342	Vr 01.04 o superiore
ATS-PLC	Vr 07.03 o superiore
AMF-10	Vr 01.03 o superiore
AMF-11	Vr 01.03 o superiore
GCU-100	Vr 01.05 o superiore
GCU-3000	Vr 01.07 o superiore

Specifiche tecniche

• Protocollo: Modbus RTU
• Comunicazione: RS-485
• Intervallo di indirizzi slave: 1 a 99
• Lettura automatica delle impostazioni del dispositivo e configurazione della velocità di trasmissione
• Indicatore di stato LED
• Ingresso di alimentazione: 5 Vdc
• Consumo di energia: < 1,0 watt
• Temperatura di funzionamento: -20 a +70 °C
• Umidità relativa: Max. 95%
• Dimensioni: 65,0 (L) x 23,0 (W) x 56,0 (H) mm
• Peso: 50,4 g +/-2%
