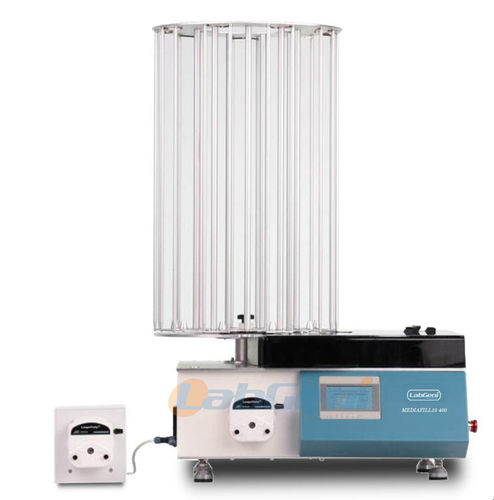

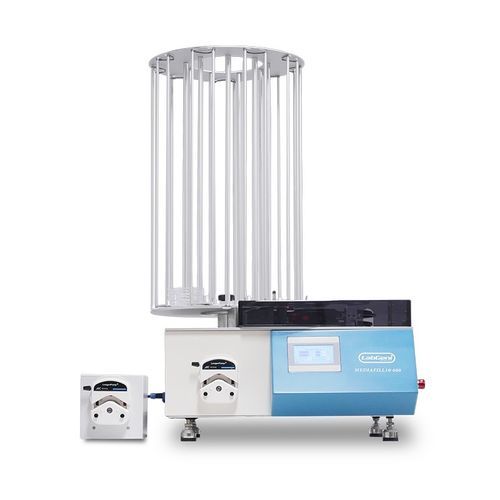

Distributore per liquidi MEDIAFILL10 series

di ambienti di colturaautomatizzatocontrollato da PLC

PanoramicaIl dosatore MEDIAFILL10 è un sistema compatto e automatizzato per la distribuzione asettica di terreni di coltura in piastre Petri (90 mm standard, 60 mm opzionale). Accetta mezzi sterili preparati (1–10 L) ed è progettato per integrarsi con preparatori automatici di mezzo per costituire una linea completa di preparazione e dosaggio.

Caratteristiche principali

• Compatibile con piastre Petri da 90 mm e 60 mm (altri diametri personalizzabili)
• Opzione doppia pompa; velocità di dosaggio fino a 800 piastre/h (MEDIAFILL10-400 con doppia pompa)
• Configurazione doppia pompa opzionale per co-dosaggio di sangue e terreno per piastre di emocoltura
• Controllo PLC Siemens; sensori di posizione Omron
• Ampio touchscreen HMI per impostazioni e operazioni intuitive
• Interfaccia compatibile con le principali marche di preparatori automatici di mezzo

Funzionamento e automazioneTutte le funzioni sono gestite tramite un'interfaccia grafica a schermo intero che guida l'operatore nella configurazione e nei cicli. Il trasporto delle piastre è monitorato da sensori e il sistema si autoregola per diametro e forma delle pile. Flusso tipico: dopo la preparazione di 9 L di mezzo il sistema può riempire fino a 540 piastre con una sola operazione. Per il riempimento asettico l'area di lavoro dovrebbe essere dotata di lampada UV di sterilizzazione.

Origine dei componenti principali

• PLC Siemens (Germany)
• Elettrovalvole (Italy)
• Motore dell'agitatore (Spain or Japan)
• Sensore di pressione (Switzerland)
• Asta di agitazione (Japan)
• Pompa di circolazione (USA)

Parametri tecnici (sintesi)Modello: MEDIAFILL10 200 / MEDIAFILL10 400
Tubo di erogazione: 25# o 17#; portata: 0,2–1120 ml/min (25#), 0,3–1780 ml/min (17#)
Precisione di erogazione: 1% (a 20 ml) con programma di taratura
Sistema a doppia pompa: opzionale (applicazione emocolture)
Velocità di erogazione: MEDIAFILL10 200 = 400 pcs/h; MEDIAFILL10 400 = 800 pcs/h (con doppia pompa)
Capacità piastre Petri: modello 200 standard 25 pcs/griglia × 9 griglie (fino a 175 × 90 mm); modello 400 standard 40 pcs/griglia × 9 griglie (fino a 280 × 90 mm); supporto 60 mm opzionale
Strati di piastre: modello 200 3 strati (90 mm), 60 mm opzionale; modello 400 6 strati (90 mm), 60 mm opzionale
Agitazione: MEDIAFILL10 400 = sì (migliora la distribuzione del mezzo); MEDIAFILL10 200 = N/A
Modulo di raffreddamento a semiconduttore opzionale (MEDIAFILL10 400)
Modulo di stampa opzionale (MEDIAFILL10 400) per data produzione/scadenza/lotto sulla piastra
Lampada UV: 254 nm, 11 W, ~13.000 h di durata; disinfezione area separata con promemoria sostituzione
Controlli: HMI touchscreen, PLC Siemens
Pulizia: piastra e disco rotante rimovibili per pulizia e disinfezione
Allarme: funzione di allarme guasto
Dimensioni (H×L×P): 260 × 520 × 770 mm; Peso netto: 40 kg
