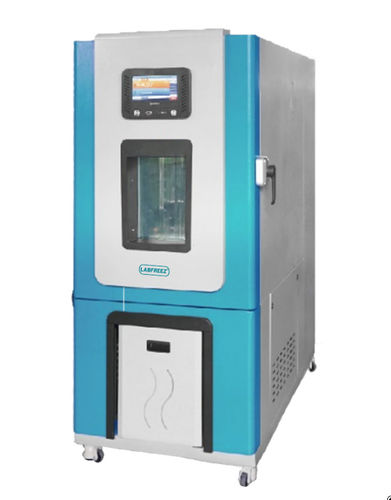

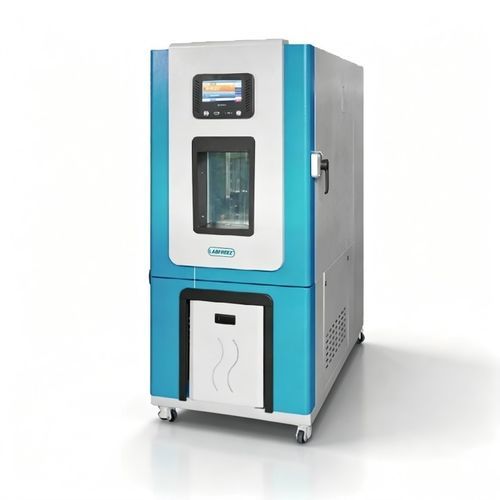

Camera per test termostatica LFZ-CTHP series

climaticadi umiditàdi temperatura

Descrizione del prodotto
La serie LFZ-CTHP sono camere di prova programmabili per temperatura e umidità, progettate per simulare condizioni di alta/bassa temperatura e umidità durante trasporto, stoccaggio e utilizzo di strumenti elettronici, nuovi materiali, componenti elettrici, veicoli, metalli e materiali aerospaziali. Supportano prove continue o cicliche per verificare la resistenza a stress termici e igrometrici e rilevare danni o riduzioni della vita utile.

Controller e software per test di affidabilità

• Display a colori 7" ad alta risoluzione; processore 32 bit ad alte prestazioni
• Conversione A/D a 24 bit; supporta termocoppie e RTD; fino a 4 ingressi temperatura; controllo fuzzy adattativo a piena area
• Permessi a due livelli: utente / produttore
• I/O programmabili: 8 ingressi DI e 10 uscite relè per integrazione flessibile

Caratteristiche — A. Costruzione della camera

• Camera interna: acciaio inox SUS304 (1,2 mm) — resistenza alla corrosione e facile pulizia
• Cabinet esterno: lamiera d'acciaio laminata a freddo verniciata (1,2 mm)
• Porta: maniglia antideflagrante, guarnizione in silicone raffinata resistente all'invecchiamento termico
• Isolamento: fibra di vetro ultra-fine; connessioni non metalliche tra interno/esterno per ridurre la conduzione termica; umidificazione isolata
• Mobilità: ruote PU bloccabili
• Ripiani campione: maglia forata SUS304 regolabile; due ripiani forniti di serie
• Foro di prova: Φ50 mm con accessori termoisolanti e tappo di tenuta
• Finestra di osservazione: vetro rinforzato sottovuoto a doppio strato con riscaldamento conduttivo interno per antiappannamento/sbrinamento

Caratteristiche — B. Sistema frigorifero

• Compressori importati (es. marchi tedeschi o Tecumseh) e refrigeranti ecologici (R404A / R23); opzioni a circuito binario per basse temperature
• Controllo PID + SSR coordinato per regolazione precisa
• Controller ad alta precisione con risoluzione di 0,1 ℃

Caratteristiche — C. Riscaldamento & umidificazione

• Riscaldamento: elementi riscaldanti in lega Ni-Cr; circuito di riscaldamento ad alta temperatura indipendente
• Umidificazione: umidificatore in acciaio inox con filo riscaldante Ni-Cr e riempimento MgO per risposta rapida e lunga durata
• Sistemi di riscaldamento e umidificazione indipendenti; rifornimento automatico dell'acqua

Caratteristiche — D. Sistema di controllo

• Controller LCD programmabile con controllo digitale PID/FUZZY; impostazioni touch ed editing grafico dei programmi
• Umidità visualizzata in %RH; sensori PT100
• Supporta programmazione multi-segmento, modalità valore fisso e modalità programma, impostazioni temporali arbitrari
• Componenti elettrici principali: interruttori e contattori CHINT; altri accessori elettrici di marchi noti
• Gestione dati: stampante o RS232/RS485; esportazione USB/SD; software PC per visualizzazione e stampa delle curve

Caratteristiche — E. Sistema di protezione

• Protezione generale contro il surriscaldamento
• Protezione surriscaldamento ventilatore
• Protezione perdita di fase / inversione di fase
• Protezione sovraccarico/sovrapressione del sistema frigorifero
• Temporizzazione, rilevamento perdite, indicazione guasto e spegnimento automatico

Norme di prova

• GB2423.1-2008 / IEC60068-2-1-2007
• GB/T 2423.2-2008
• GJB150.3A-2009
• GJB150.4A-2009
• GB2423.22-2008
• GBT 2424.5-2006
• GB/T 10589-2008
• GB/T 2423.3-2008 (IEC68-2-3)

Parametri tecnici principali
Esempi di modelli | LFZ-CTHP100K20 / LFZ-CTHP150K20 / LFZ-CTHP225K20 / LFZ-CTHP408K20 / LFZ-CTHP800K20 / LFZ-CTHP1000K20 | LFZ-CTHP100K40 / LFZ-CTHP150K40 / LFZ-CTHP225K40 / LFZ-CTHP408K40 / LFZ-CTHP800K40 / LFZ-CTHP1000K40 | LFZ-CTHP100K70 / LFZ-CTHP150K70 / LFZ-CTHP225K70 / LFZ-CTHP408K70 / LFZ-CTHP800K70 / LFZ-CTHP1000K70
Intervallo di temperatura | −20℃ ~ +150℃ | −40℃ ~ +150℃ | −70℃ ~ +150℃
Potenza (kW) esempi per modello | 5.5 / 5.5 / 10.5 / 14.2 / 23.0 / 23.0
Volumi interni nominali | 100 L / 150 L / 225 L / 408 L / 800 L / 1000 L
Dimensioni interne (L×A×P) esempi | 40×50×50 cm / 50×50×60 cm / 50×60×75 cm / 60×80×85 cm / 100×80×100 cm / 100×100×100 cm
Dimensioni esterne (L×A×P) esempi | 60×108×138 cm / 70×108×148 cm / 70×118×163 cm / 80×138×173 cm / 120×118×190 cm / 120×138×190 cm
Alimentazione esempi | 220 V / 380 V

Controllo & prestazioni (specifiche comuni)
Precisione / risoluzione: Temperatura risoluzione 0.01 ℃ ; Umidità risoluzione 0.1% RH
Prestazioni tipiche (esempi): Deviazione temperatura ±0.5 ℃ ; Deviazione umidità ±2% RH ; Uniformità temperatura ≤ 2 ℃ ; Uniformità umidità ±3% RH ; Fluttuazione temperatura ±0.5 ℃ ; Fluttuazione umidità ±2% RH
Tassi di riscaldamento/raffreddamento (esempi): Riscaldamento −70℃ → +150℃ media ≥ 3 ℃/min ; Raffreddamento +150℃ → −70℃ media ≥ 1 ℃/min (dipende da modello/configurazione)

Componenti del sistema (sommario)
Compressore: modelli importati (es. Tecumseh) ; Refrigerante: R404A / R23 ; Ventilatore: circolazione forzata centrifuga ; Evaporatore: scambiatore alettato ; Condensazione: raffreddamento ad aria ; Filtro drier: rimuove umidità e impurità ; Umidificatore: acciaio inox ; Riscaldatore: Nichrome ; Serbatoio acqua: frontale con riempimento automatico ; Controller: Weisheng programmabile, display 7" ; Comunicazione: RS232/RS485, registrazione su SD, monitoraggio PC

Principali ricambi (selezione)

• Controller temperatura: Weishi (Taiwan)
• Compressore frigorifero: Tecumseh (Francia) o equivalente
• Elettrovalvola frigorifera: marca giapponese
• Separatore olio: Emerson (USA)
• Componenti frigoriferi: riferimento Danfoss
• Relè a stato solido: esempio locale
• Interruttore: CHINT
• Relè intermedio: Omron (Giappone)
• Sensore temperatura/umidità: Songyang (Taiwan)
• Tubi riscaldamento/umidificazione e vetro di osservazione
• Contattore AC, protezione surriscaldamento: CHINT
• Ruote bloccabili, pompa di riempimento automatica, ventole

Lista imballo (selezione)
1 | Certificato prodotto | Qtà 1
2 | Manuale utente | Qtà 1
3 | Tessera garanzia | Qtà 1
4 | Certificato apparecchiatura | Qtà 1
5 | Schema elettrico | Qtà 1
6 | Rapporto di collaudo in fabbrica | Qtà 1
7 | Software di monitoraggio (CD/USB) | Qtà 1 se fornito
8 | Lista di imballo | Qtà 1
9 | Vassoio portacampioni | Qtà 2
10 | Binari/ganci di supporto per vassoio | Qtà 8

Specifiche tecniche

• Intervalli di temperatura disponibili: −20 ℃ a +150 ℃ ; −40 ℃ a +150 ℃ ; −70 ℃ a +150 ℃ (a seconda del modello)
• Volumi interni nominali: 100 L, 150 L, 225 L, 408 L, 800 L, 1000 L
• Materiale camera interna: SUS304 ; esterno: lamiera verniciata
• Controllo: LCD programmabile, PID + FUZZY, programmazione multi-segmento, RS232/RS485, registrazione USB/SD
• Controllo umidità: umidificatore inox con elemento riscaldante interno e riempimento automatico
• Refrigerazione: compressori importati, refrigeranti ecologici, condensatore ad aria
• Protezioni: surriscaldamento, perdita/inversione di fase, sovraccarico frigorifero, rilevamento perdite
• Osservazione: vetro riscaldato doppio strato rinforzato sottovuoto
• Mobilità: ruote PU bloccabili
• Risoluzione & precisione: Temperatura 0.01 ℃ ; Umidità 0.1% RH ; Deviazioni tipiche ±0.5 ℃ / ±2% RH
• Connettività: registrazione su SD, RS232/485, visualizzazione e stampa curve su PC
