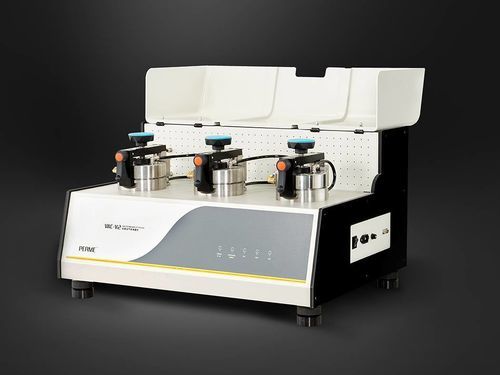

Tester di permeabilità VAC-V2

di permeabilità ai gasdi tasso di trasmissionedel tasso di trasmissione di ossigeno

Panoramica
VAC-V2 si basa sul metodo della differenza di pressione ed è adatto alla determinazione della velocità di trasmissione del gas nonché del coefficiente di solubilità, del coefficiente di diffusione e del coefficiente di permeabilità di film plastici, film compositi, materiali ad alta barriera, lastre e fogli di alluminio.

Caratteristiche del prodotto

• Velocità di trasmissione del gas, coefficiente di solubilità, coefficiente di diffusione e coefficiente di permeabilità del campione ottenibili in un'unica operazione
• Fino a tre campioni differenti o equivalenti possono essere testati singolarmente con risultati indipendenti in un'unica operazione
• Ampio intervallo e controllo ad alta precisione di temperatura e umidità per soddisfare diverse condizioni di prova
• Due modalità di test: modalità proporzionale e modalità standard
• Il campo di prova può essere esteso per valutare materiali ad alta permeabilità
• La funzione di adattamento dei dati consente di ottenere risultati affidabili anche in condizioni estreme e a qualsiasi temperatura
• Lo strumento può essere personalizzato per testare gas tossici, infiammabili ed esplosivi (richiesta personalizzazione)
• Controllo computerizzato con processo di test automatico
• Pellicola di riferimento per calibrazione rapida per assicurare dati di prova accurati e universalmente confrontabili
• Porta RS232 standard per trasferimento dati
• Supporta Lystem™ Lab Data Sharing System per la gestione unificata dei risultati dei test e dei rapporti

Principio
Il campione pre-condizionato viene montato nella cella di diffusione dei gas formando una barriera sigillata tra due camere. La camera a bassa pressione viene evacuata per prima, seguita dall'evacuazione dell'intera cella. Viene introdotto gas nella camera ad alta pressione per generare una differenza di pressione costante; il gas permea attraverso il campione nella camera inferiore. La permeabilità e le altre proprietà barriera si ottengono monitorando le variazioni di pressione nella camera inferiore.

Norme
ISO 15105-1, ISO 2556, GB/T 1038-2000, ASTM D1434, JIS K7126-1, YBB 00082003

Applicazioni

• Applicazioni di base — Film: film plastici, film compositi plastici, film carta-plastica compositi, film coestrusi, film alluminizzati, fogli di alluminio, film compositi in alluminio e materiali analoghi
• Applicazioni di base — Lastre: plastiche tecniche, gomma e materiali da costruzione (es. PP, PVC, PVDC)
• Applicazioni estese — Diversi gas: test di permeabilità per O2, CO2, N2, aria, He
• Applicazioni estese — Gas infiammabili/esplosivi: test per gas infiammabili ed esplosivi (potrebbe essere necessaria personalizzazione)
• Applicazioni estese — Film biodegradabili: es. sacchetti biodegradabili a base di amido
• Applicazioni estese — Materiali aerospaziali: test di permeabilità all'elio per sacchi gonfiabili degli aerostati
• Applicazioni estese — Carta e cartone: carta alluminizzata per confezioni di sigarette, fogli Tetra Pak, ciotole di carta per noodles istantanei, bicchieri di carta usa e getta
• Applicazioni estese — Film vernicianti, tessuti/carta in fibra di vetro, tubi morbidi per cosmetici, lastre in gomma: substrati e materiali in foglio impiegati per rivestimenti, tessuti, tubi cosmetici e lastre in gomma

Configurazioni

• Configurazione standard: unità principale, dispositivo di controllo della temperatura costante, software professionale, taglierina campione circolare, grasso per vuoto, carta filtro quantitativa rapida e pompa per vuoto importata
• Parti opzionali: lame per taglierina campione, grasso per vuoto, olio per pompa del vuoto, carta filtro quantitativa rapida
• Nota: 1) Il raccordo per l'alimentazione del gas è tubo PU Φ6 mm; 2) Il cliente deve fornire l'alimentazione del gas e acqua distillata

Specifiche tecniche

• Campo di prova: 0,05 ~ 50.000 cm3/m2·24h·0,1 MPa (volume standard); almeno 500.000 cm3/m2·24h·0,1 MPa (volume esteso)
• Numero di campioni: 3 (risultati indipendenti)
• Risoluzione vuoto: 0,1 Pa
• Grado di vuoto della camera di prova: <20 Pa
• Intervallo di temperatura: 5°C ~ 95°C
• Precisione della temperatura: ±0,1°C (standard)
• Intervallo umidità: 0% RH, 5% RH ~ 90% RH (funzione di umidificazione automatica personalizzabile sotto 15°C ~ 40°C)
• Precisione umidità: ±1% RH
• Dimensione campione: Φ97 mm
• Area di prova: 38,48 cm2
• Gas di prova: O2, N2 e CO2 (fornitura gas non inclusa)
• Pressione di prova: 10 kPa ~ 200 kPa
• Pressione di fornitura gas: 0,4 MPa ~ 0,6 MPa
• Dimensione del raccordo: Φ6 mm (tubo PU)
• Dimensioni strumento: 760 mm (L) x 575 mm (W) x 450 mm (H)
• Alimentazione elettrica: 220 VAC 50 Hz / 120 VAC 60 Hz
• Peso netto: 88 kg
