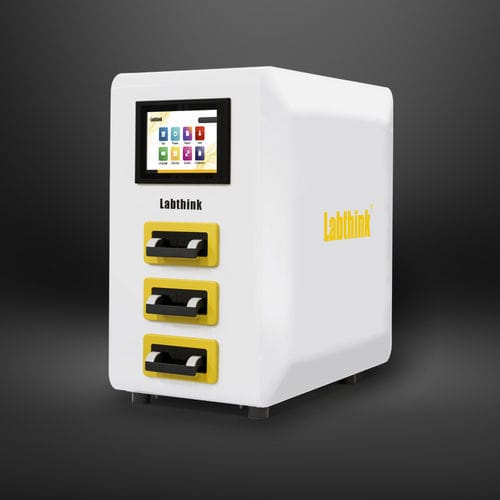

Tester di permeabilità C403M

di tasso di trasmissione di vapore acqueodel tasso di trasmissione di ossigenodi permeabilità all'aria

Panoramica
Il Sistema C403M Sistema di prova permeabilità ossigeno/vapore acqueo C403M misura il tasso di permeazione di ossigeno (OTR) e il tasso di permeazione di vapore acqueo (WVTR) per film, imballaggi e lastre. Basato su sensore di ossigeno coulometrico e sensore infrarosso per il vapore acqueo (componenti Labthink), è progettato per rispettare ASTM D3985, ASTM F1249 e ISO 15106-2 ed è idoneo per i settori farmaceutico, alimentare, dispositivi medici, chimica, fotovoltaico ed elettronica.

Caratteristiche del prodotto

• Test OTR e WVTR integrati in un unico strumento con modalità selezionabili: OTR+WVTR, solo OTR, solo WVTR.
• Una singola installazione del campione esegue automaticamente i test combinati per evitare contaminazioni incrociate.
• Valutazione simultanea di OTR e WVTR sullo stesso campione per risultati coerenti.

Sensore principale: Sensore coulometrico di ossigeno

• Sensore coulometrico a livello ppb (Labthink) per limiti di rilevamento bassi e misurazione in valore assoluto secondo ASTM D3985.
• Non richiede calibrazione di routine; vita utile estesa rispetto ai sensori tradizionali.
• Elevata efficienza di assorbimento dell'ossigeno nell'intervallo indicato (≈95–98%).

Sensore principale: Sensore infrarosso per vapore acqueo

• Sensore WVTR infrarosso Labthink progettato secondo ASTM F1249.
• Progettazione non consumabile per lunga durata; allarme di superamento e protezione integrata.

Controllo temperatura, umidità e gas

• Tecnologia di circolazione dell'aria a 360° per stabilità termica.
• Controllo automatizzato di portata e temperatura del gas vettore durante la prova per maggiore precisione.
• Generazione dell'umidità basata sui principi NIST e sensori ad alta precisione per monitoraggio e registrazione in tempo reale.
• Opzionale GP-02 per purificazione e fornitura di azoto ultrapuro.
• Ripetibilità del sistema fino a 0,02 cc/(m²·day).

Design a tre celle indipendenti

• Celle a cassetto con serraggio automatico del campione per maneggevolezza rapida e chiusura ermetica.
• Tre celle indipendenti da 50 cm² consentono test paralleli su tre campioni alle stesse condizioni con dati indipendenti.
• Aumenta la produttività per ciclo di prova da due a tre campioni.

Sistema di controllo intelligente

• Touchscreen 10" di grado medicale con sistema operativo desktop per operazioni semplici.
• Sequenze di prova completamente automatiche con salvataggio automatico dei dati e avvisi intelligenti da sensori multipli.
• Funzioni integrate: calendario, commutazione multilingua, controllo accessi multilivello, porta di rete per accesso esterno e aggiornamenti remoti.

Gestione multi-strumento e software

• Software di piattaforma opzionale per controllo centralizzato di uno o più strumenti e gestione consolidata dei dati.
• Visualizzazione in tempo reale di tassi di trasmissione, coefficienti, curve di temperatura e umidità; modalità professionali per ricerca.
• Opzioni: tracciabilità GMP e integrazione DataShield™ per gestione centralizzata e sicura dei dati.

Efficienza energetica e funzionamento

• Tecnologia di controllo a frequenza variabile e componenti a basso consumo per ridurre il consumo energetico.
• Lo strumento può funzionare in modo autonomo senza un computer dedicato.
• Dati stabili senza camera termostatata professionale riducono i costi di infrastruttura e gestione del laboratorio.

Principio di prova
Il campione pretrattato viene bloccato tra le camere di prova. Ossigeno o gas umidificato scorre da un lato e azoto ad alta purezza dall'altro. Le molecole diffuse vengono trasportate al sensore dal flusso di azoto; le concentrazioni misurate vengono utilizzate per calcolare OTR/WVTR e risultati correlati.

Norme di riferimento

• ASTM D3985; ASTM F1307; GB/T 19789; GB/T 31354; DIN 53380-3; JIS K7126-2-B; YBB 00082003-2015
• ASTM F1249; ISO 15106-2; GB/T 26253; JIS K7129; YBB00092003-2015

Applicazioni di prova (base / estese)

• Base — Film, imballaggi e lastre: film plastici, film compositi, film co-estrusi e metallizzati, compositi in alluminio, bottiglie, sacchetti, lattine, scatole, lastre PP/PVC/PVDC, lamiera metallica, wafer di silicio.
• Estese — Tappi, backsheet solari, tubi (PPR), blister medicali, serbatoi carburante per veicoli, involucri batterie e altri componenti che richiedono valutazione OTR/WVTR.

Specifiche tecniche

• Modello: C403M
• Gamma di prova (area standard 50 cm²): OTR 0.05–200 cc/(m²·day); WVTR 0.05–40 g/(m²·day)
• Area maschera 5 cm² (opzionale): OTR 0.5–2000; WVTR 0.5–400
• Risoluzione: 0.0001 cc/(m²·day) e 0.0001 g/(m²·day)
• Ripetibilità: OTR 0.02 o 1%; WVTR 0.02 o 2% (quale maggiore)
• Temperatura: 15–50 °C; fluttuazione ±0.2 °C
• Umidità: 0%, 35–90% ±2% RH
• Celle di prova: 3 set (cassetto, serraggio automatico)
• Dimensione campione: 4.2" × 4.2" (10.6 × 10.6 cm)
• Spessore campione: ≤ 120 mil (3 mm)
• Area di prova: 50 cm²
• Gas: N2 99.999% e O2 99.5% (forniti dall'utente)
• Pressione sorgente gas: ≥ 40.6 PSI / 280 kPa
• Connessione: tubo metallico 1/8"
• Dimensioni: 30.7" × 14.1" × 26.7" (78 × 36 × 68 cm)
• Alimentazione: 120 VAC ±10% 60 Hz o 220 VAC ±10% 50 Hz
• Peso netto: 176 lbs (80 kg)
• Configurazione standard: unità principale, campionatore, grasso per vuoto, tubo poliuretano Φ4 mm
• Opzioni: GP-02, software, computer, requisiti sistema GMP, CFR 21 Part 11, compressore aria, DataShield™
