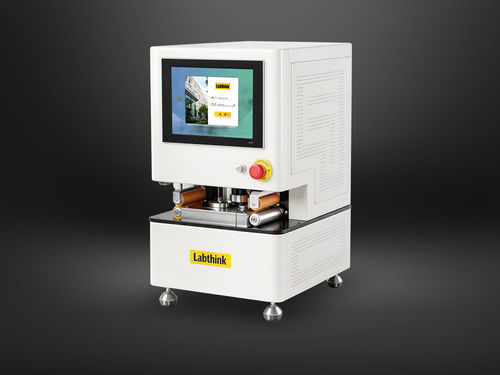

Tester combinato meccanico C910H

di spessoredi resistenza alla perforazionedi permeabilità all'aria

Panoramica Il sistema integrato C910H per la prova della permeabilità all'aria, della resistenza alla perforazione e dello spessore utilizza il metodo volumetrico per la prova della permeabilità dei gas e principi meccanici per le misure di resistenza alla perforazione e di spessore. È specificamente adatto per la misurazione della permeabilità all'aria, della resistenza alla perforazione e dello spessore dei separatori per batterie e film polimerici correlati.

Caratteristiche del prodotto
Metodo di determinazione del volume dell'aria completamente automatico e ad alta precisione

• Misurazione completamente automatica del volume d'aria che attraversa il campione, eliminando il metodo manuale del cilindro scorrevole.
• Adotta tecnologia di controllo della pressione totalmente automatica con precisione di pressione migliore di 0,01 kPa.
• La pressione di prova è configurabile liberamente e in modo flessibile via software.

Metodo di misurazione dello spessore di tipo a contatto

• Dotato di testa di misura sferica in carburo cementato per elevata resistenza all'usura.
• Durata di scorrimento superiore a 100 milioni di cicli.
• Il sensore utilizza una scala a griglia lineare fotoelettrica trasmissiva per letture accurate.

Metodo meccanico per la misurazione della resistenza alla perforazione

• Precisione della forza superiore alla classe 0,5 con elevata ripetibilità.
• Sistema di azionamento servo con vite a ricircolo di sfere di precisione, regolazione continua della velocità e controllo della velocità ad alta precisione.
• Serraggio pneumatico del campione per forza di serraggio costante e risparmio di tempo.

Misurazione integrata con alimentazione automatica dei campioni

• Rilevamento integrato di permeabilità all'aria, resistenza alla perforazione e spessore per ridurre manodopera e aumentare efficienza.
• Funzione di scansione per identificazione e registrazione automatica dei campioni.
• Progetto a doppio posizionamento per ridurre la deviazione nell'alimentazione dei campioni.

Controllo intelligente e prestazioni affidabili

• Computer tablet integrato con touchscreen 12.1″ con sistema operativo Windows.
• Sensoristica, servomotori e componenti pneumatici provenienti da marchi internazionali per prestazioni stabili e lunga durata.
• Monitoraggio automatico di temperatura e umidità ambientale con registrazione in tempo reale delle condizioni di prova.
• La prova di permeabilità supporta più unità di visualizzazione (es. s/100 mL e μm/(Pa·s)).
• Software con gestione dei permessi multilivello e funzionalità di audit trail opzionali.

Principio di prova La permeabilità all'aria viene misurata in un ambiente controllato (temperatura, umidità, pressione atmosferica normale). Il test registra il tempo necessario affinché 100 mL di aria permeino attraverso un'area di 6.45 cm2 del campione di separatore sotto una pressione applicata di 1.21 kPa.

Standard di riferimento ISO 5636; TAPPI T460; GB/T 36363-2018; GB/T 458-2008; GB/T 23227; GB/T 12655.

Applicazioni di prova (applicazioni di base)

• Permeabilità all'aria Adatto per i test di permeabilità all'aria di separatori per batterie, film traspiranti e vari prodotti polimerici.
• Spessore Adatto per la misurazione dello spessore di separatori per batterie, film traspiranti e vari prodotti polimerici.
• Resistenza alla perforazione Adatto per la misurazione della resistenza alla perforazione di separatori per batterie, film traspiranti e vari prodotti polimerici.

Parametri tecnici (valori chiave)
Modello: C910H
Intervallo di misura — Permeabilità all'aria (s/100 mL): 30–1500
Intervallo di misura — Permeabilità all'aria (μm/(Pa·s)): 0.1–4
Risoluzione del volume: 0.001 mL
Precisione del volume: 1% (mL)
Intervallo di pressione: 0–2 kPa
Precisione della pressione: 0.01 kPa
Intervallo di misura dello spessore: 0–2 mm
Risoluzione dello spessore: 0.1 μm
Ripetibilità dello spessore: 0.5 μm
Intervallo di resistenza alla perforazione: 0.1–50 N
Risoluzione di perforazione: 0.001 N
Precisione della forza: ±0.5% (lettura)
Velocità di prova: 0–500 mm/min (impostazione intera)
Precisione della velocità: ±0.5% (lettura)
Corsa di misura: 0–600 mm
Velocità di alimentazione campione: 0–50 mm/s
Area di misura: 1 in² (6.4 cm²)
Dimensione campione: 4″ x 40″ (10 cm × 100 cm)
Spessore massimo campione: ≤ 80 mil (2 mm)
Diametro testa: Φ3 mm (sferico)
Pressione testa: < 0.8 N
Diametro interno dispositivo di perforazione: Φ50 mm
Diametro ago di perforazione: Φ1 mm
Sorgente d'aria: aria secca (fornita dall'utente); pressione richiesta: 0.5–0.7 MPa (72.5–101.5 PSI)
Connessione: tubo poliuretano Φ6 mm
Dimensioni (A×L×P): 76 × 45 × 55 cm
Alimentazione: 120 VAC ±10% 60 Hz o 220 VAC ±10% 50 Hz (selezionabile)
Peso netto: 85 kg
Configurazione standard: unità principale, tablet integrato, software professionale, tubo Φ6 mm
Opzioni: compressore d'aria; CFR 21 Part 11; requisiti sistema informatico GMP; DataShield (opzionale).

Caratteristiche / specifiche tecniche

• Modello: C910H
• Metodi integrati: volumetrico per permeabilità all'aria, meccanico per perforazione, a contatto per lo spessore
• Intervallo permeabilità: s/100 mL 30–1500; μm/(Pa·s) 0.1–4
• Risoluzione/precisione volume: 0.001 mL / 1%
• Intervallo/precisione pressione: 0–2 kPa / 0.01 kPa
• Intervallo/risoluzione/ripetibilità spessore: 0–2 mm / 0.1 μm / 0.5 μm
• Intervallo/risoluzione/precisione perforazione: 0.1–50 N / 0.001 N / ±0.5% lettura
• Velocità di prova: 0–500 mm/min
• Area di misura: 1 in² (6.4 cm²)
