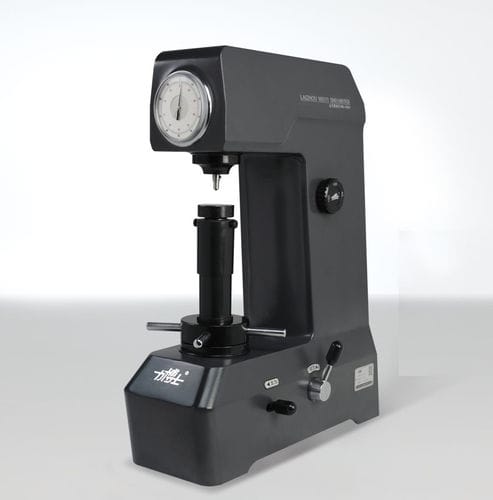

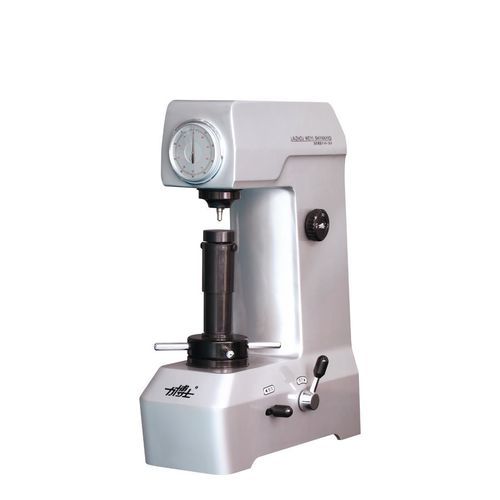

Durometro Rockwell HR-45A

manualeda bancosuperficiale

I. Panoramica del prodotto
Il durometro Rockwell superficiale HR-45A è uno strumento meccanico di precisione per prove di durezza che applica la forza tramite una leva meccanica e un sistema a pesi. L'apparecchio pone particolare attenzione al controllo della temperatura e dell'umidità ambientale e alla preparazione standard dei campioni, rendendolo adatto a laboratori e reparti produttivi che richiedono elevata stabilità e per la misurazione precisa della durezza superficiale dei materiali metallici.

II. Specifiche dettagliate
Forza di prova iniziale: 29.42 N (3 kgf)
Forze totali disponibili: 147.1 N (15 kgf), 294.2 N (30 kgf), 441.3 N (45 kgf)
Tipi di penetratore: conico in diamante (α = 120°, raggio della punta R = 0.2 mm) e palla in acciaio (diametro Φ1.588 mm)
Altezza massima del provino: 100 mm (con protezione della vite) / 170 mm (senza protezione)
Distanza dal centro dell'impronta alla parete della macchina: 128 mm
Dimensioni esterne (L×P×A): 500×225×640 mm
Peso netto: 60 kg
Norme: GB/T 230, ISO 6508, ASTM E18

III. Configurazione di base
1. Durometro Rockwell — Unità: pezzo — Quantità: 1 — Note: HR-45A
2. Banco di lavoro piano grande — Unità: pezzo — Quantità: 1
3. Banco di lavoro piano piccolo — Unità: pezzo — Quantità: 1
4. Banco a V — Unità: pezzo — Quantità: 1
5. Penetratore conico in diamante per superficie — Unità: pezzo — Quantità: 1 — Note: 120°
6. Penetratore Rockwell B — Unità: pezzo — Quantità: 1 — Note: Φ1.588 mm
7. Blocco di durezza Rockwell per superfici — Unità: blocco — Quantità: 1 — Note: 71-82 HR30T
8. Blocco di durezza Rockwell per superfici — Unità: blocco — Quantità: 1 — Note: 75-80 HR30N
9. Blocco di durezza Rockwell per superfici — Unità: blocco — Quantità: 1 — Note: 42-50 HR30N
10. Blocco di durezza Rockwell per superfici — Unità: blocco — Quantità: 1 — Note: 88-91 HR15N
11. Cacciavite piccolo — Unità: pezzo — Quantità: 1
12. Cacciavite grande — Unità: pezzo — Quantità: 1
13. Copertura antipolvere — Unità: pezzo — Quantità: 1
14. Livella a bolla — Unità: pezzo — Quantità: 1
15. Scatola accessori — Unità: pezzo — Quantità: 1
16. Manuale utente — Unità: copia — Quantità: 1
17. Certificato di conformità — Unità: copia — Quantità: 1
18. Lista di imballaggio — Unità: copia — Quantità: 1

IV. Caratteristiche / specifiche tecniche

• Metodo di azionamento: leva meccanica e sistema a pesi per un carico preciso e stabile.
• Ambito di applicazione: prova della durezza Rockwell superficiale dei materiali metallici in laboratorio e produzione.
• Forze totali disponibili: 15 kgf / 30 kgf / 45 kgf (147.1 N, 294.2 N, 441.3 N).
• Forza di prova iniziale: 3 kgf (29.42 N).
• Opzioni di penetratore: conico in diamante (120°, R = 0.2 mm) e palla in acciaio (Φ1.588 mm).
• Altezza massima del provino: 100 mm (con protezione) / 170 mm (senza protezione).
• Distanza dal centro dell'impronta alla parete della macchina: 128 mm per facilitare il posizionamento del campione.
• Dimensioni e peso: 500×225×640 mm; peso netto circa 60 kg.
• Norme: conforme a GB/T 230, ISO 6508, ASTM E18.
