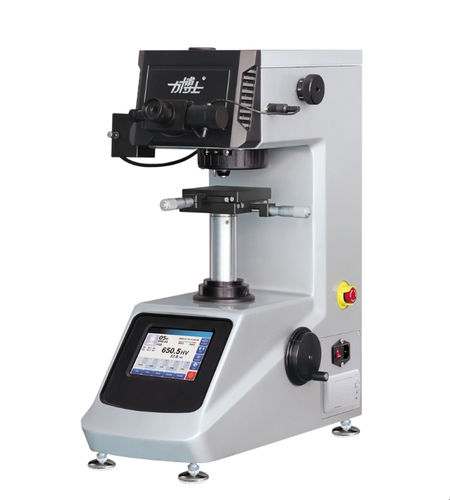

Durometro Vickers HV-1000TPTA

da bancoper lastra sottileper vetro

Panoramica del prodotto
Questo durimetro micro‑Vickers (modello HV-1000TPTA) è progettato secondo GB/T 4340.2-2012, ISO 6507-2 e norme ASTM di riferimento. Integra tecnologie meccaniche, ottiche e informatiche con commutazione automatica di obiettivi e penetratori, inserimento digitale delle lunghezze delle diagonali misurate, calcolo automatico della durezza, memorizzazione, visualizzazione e stampa. È adatto per prove di durezza Vickers o Knoop su piccoli componenti metallici, sezioni sottili, lamierini, strati superficiali induriti o rivestiti (cementazione, galvanizzazione, nitrurazione, cementazione, cianurazione) e su materiali non metallici (gioielleria, ceramica, vetro) quando sono necessarie forze di prova ridotte. Lo strumento offre elevata accuratezza, ampia automazione e impronte molto piccole; può anche essere impiegato come microscopio metallografico e, con videocamera CCD e software di elaborazione immagini, come sistema di microdurezza con elaborazione immagini e trasmissione in rete.

Specifiche dettagliate

• Modello: HV-1000TPTA
• Scale Vickers: HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1
• Forze d'esame: 0,098; 0,2452; 0,4903; 0,9807; 1,961; 2,942; 4,904; 9,807 N (10, 25, 50, 100, 200, 300, 500, 1000 gf)
• Selezione della forza: manopola manuale; forza selezionata visualizzata sullo schermo
• Controllo carico: automatico (carico / mantenimento / scarico)
• Torretta automatica: commutazione automatica di obiettivi e penetratori
• Tempo di mantenimento: regolabile 1–60 s (incrementi di 5 s)
• Modalità di prova: HV / HK
• Intervallo di durezza: 5–3000 HV (anche tramite input micrometrico)
• Altezza massima del campione: 110 mm (distanza dal centro dell'impronta alla parete della macchina)
• Misura ottica: obiettivi 10× (osservazione) e 40× (misura); sensibilità 0,25 μm; ingrandimenti 100×/400×; campo di misura 0–200 μm
• Tavola XY: 100 × 100 mm; corsa 25 × 25 mm; risoluzione 0,01 mm
• Sorgente luminosa: 12V / 20W con dimmerazione PWM
• Risparmio energetico: standby automatico dopo 5 minuti di inattività
• Alimentazione: 220V 50Hz; consumo 100W
• Dimensioni / peso: 525 × 330 × 620 mm; 36 kg
• Configurazione speciale: stampante integrata; allarme di zona
• Norme: GB/T 4340.2, ISO 6507, ASTM (riferimenti produttore es. ASTM E92, ASTM E384)

Configurazione base (accessori inclusi)

• Unità principale: durimetro Vickers — Modello HV-1000TPTA — Origine: Taiwan — Quantità: 1
• Punzone Vickers — Quantità: 1
• Obiettivi: 10× e 40× — Uno ciascuno
• Scatola accessori con oculare micrometro digitale 10× — Quantità: 1
• Piano di prova a coordinate incrociate — Quantità: 1
• Viti di livellamento M10×25 — Quantità: 4
• Bolla di livellamento — Quantità: 1
• Chiavi a brugola 2,5 mm e 3 mm — Una ciascuna
• Cacciavite Phillips 5×75 e cacciavite a taglio 5×75 — Uno ciascuno
• Blocchi di riferimento Vickers: 700–800 HV1 (1); 400–600 HV0.2 (1)
• Copridust — Quantità: 1
• Fusibile 2A — Quantità: 2 (ricambi)
• Lampadina alogena 12V/20W — Quantità: 1 (ricambio)
• Cavo di alimentazione — Quantità: 1
• Piano per sezioni sottili, pinze a becchi piatti, supporto per filo sottile — Uno ciascuno
• Vite a testa cilindrica svasata M5×12 (inox) — Quantità: 4
• Grande blocco a V, piccolo blocco a V — Uno ciascuno
• Certificato di conformità, manuale d'uso, lista di imballo — Uno ciascuno

Accessori opzionali
Blocchi di durezza standard, sistema CCD per elaborazione immagini e software (opzionali)

Note
Collegato a un computer con videocamera CCD e software compatibile, lo strumento diventa un sistema di microdurezza con elaborazione immagini in grado di acquisire, elaborare e trasmettere immagini e risultati in rete. Adatto per campioni molto piccoli, lamierini sottili, strati rivestiti o induriti in superficie e materiali non metallici che richiedono impronte molto piccole.
