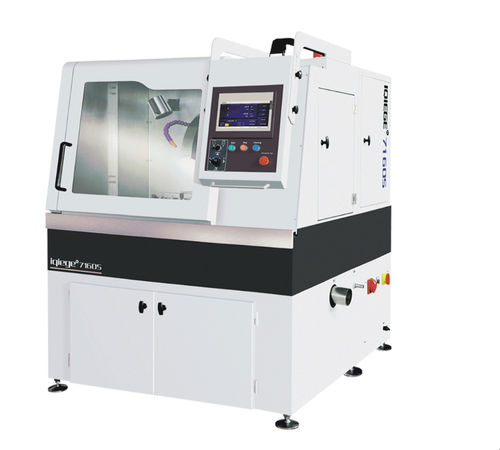

Macchina da taglio laser iqiege®7160S

a lamaper ceramicaper materiali compositi

I. Panoramica
La IQIEGE 7160S è una grande macchina di taglio metalografico completamente automatica, progettata per laboratori di alto livello e reparti di controllo qualità che trattano campioni grandi o complessi. Integra un PLC Siemens con HMI touchscreen e azionamenti con motori passo‑passo ad alta precisione per un controllo di avanzamento accurato e affidabile. Dispone di una camera di taglio di 1.240 mm × 780 mm e di un motore da 7,5 kW, consentendo l'elaborazione di campioni metallici e non metallici di grandi dimensioni o ad alta durezza, come grandi getti, componenti compositi, ceramiche e campioni petrografici.

La macchina utilizza una logica di taglio intelligente che regola automaticamente la velocità di avanzamento in base al feedback di corrente per ridurre gli scarti su materiali costosi o difficili da lavorare. Un database memorizza fino a 10 set di parametri per facilitare lavorazioni in serie e risultati ripetibili.

II. Principali specifiche tecniche
Metodo di taglio: taglio a trancio, taglio a spinta, taglio interattivo
Metodo di avanzamento: avanzamento continuo, avanzamento a impulsi
Velocità di taglio: 0,03–1 mm/s (passo di regolazione: 0,01)
Velocità mandrino (a frequenza variabile): 500–2.300 giri/min
Corsa massima: asse Z 220 mm; asse Y 200 mm; asse X 240 mm
Dimensioni camera di taglio: 1.240 mm × 780 mm
Diametro di taglio massimo: Φ160 mm
Potenza di taglio: 7,5 kW
Alimentazione: Trifase 380V/50Hz
Dimensioni esterne (L×P×A): 1.300 mm (1.675 mm con porta aperta) × 1.560 mm × 1.880 mm

Caratteristiche / specifiche

• Modello: IQIEGE 7160S (iqiege®7160S)
• Controllo: PLC Siemens con interfaccia uomo‑macchina touchscreen
• Azionamento: motori passo‑passo ad alta precisione per controllo accurato dell'avanzamento
• Camera di taglio: ultra‑grande 1.240 mm × 780 mm adatta a pezzi sovradimensionati
• Metodi di taglio supportati: taglio a trancio, taglio a spinta, taglio interattivo
• Modalità di avanzamento: avanzamento continuo, avanzamento a impulsi
• Intervallo velocità di taglio: 0,03–1 mm/s (passo: 0,01)
• Velocità mandrino (variabile): 500–2.300 giri/min
• Corse massime: Z 220 mm; Y 200 mm; X 240 mm
• Diametro massimo di taglio: Φ160 mm
• Potenza di taglio: 7,5 kW
• Requisito di alimentazione: Trifase 380V/50Hz
• Taglio intelligente: regolazione automatica dell'avanzamento basata sul feedback di corrente per ridurre gli scarti
• Memorizzazione parametri: database per fino a 10 set di parametri per supportare lavorazioni in batch
• Applicazione: per materiali metallici e non metallici (ceramici, petrografici, compositi); adatta al campionamento di precisione di esemplari grandi, complessi o ad alta durezza
• Dimensioni esterne (L×P×A): 1.300 mm (1.675 mm con porta aperta) × 1.560 mm × 1.880 mm
