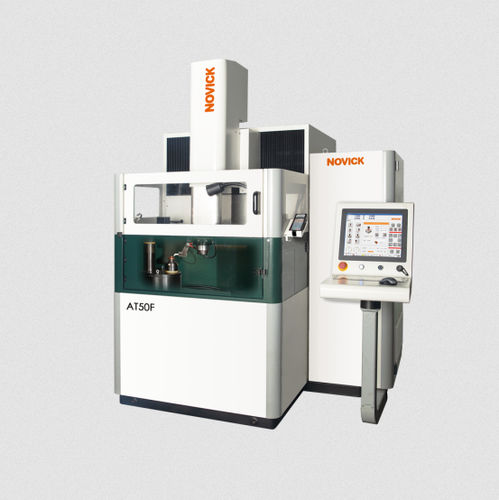

Macchina per elettroerosione SEDM AT50F

per stampaggio a freddoper stampaggio a freddoper affilatura di attrezzi

Panoramica
L'asse D ad alta precisione è configurato per garantire la precisione di rettifica dell'elettrodo e la precisione di lavorazione dell'utensile. È dotato di un sistema automatico di misura e analisi per la fresa e l'indicizzazione dei denti, per migliorare la precisione e l'efficienza di misurazione. Con una tecnologia di tenuta esclusiva, l'area di lavorazione è completamente immersa nel fluido di lavoro, risultando più sicura e con un migliore impatto ambientale rispetto al metodo di lavorazione a spruzzo.

Categoria
Serie macchine per lavorazione utensili

Parole chiave

• Affilacoltelli
• Affilatrice a mola diamantata
• Macchina a scintilla (EDM)

Tabella prodotto
Voce | Unità | AT50F
Dimensioni complessive | mm | 1750x1610x2400
Peso macchina | kg | 2300
Risoluzione assi X/Y/Z | mm | 0.001
Precisione posizionamento asse C | ° | 0.006
Velocità asse D | rpm | 1350/4800
Dimensione massima elettrodo | mm | φ100x20
Peso massimo elettrodo | kg | 70
Diametro massimo fresa | mm | 400
Peso massimo testa fresa | kg | 15
Alimentazione standard | | 3x380V 50/60Hz 10KVA
Potenza in ingresso | KVA | 10
Corrente massima di lavorazione | A | 50
Rugosità ottimale | μm | Ra0.1
Velocità massima di lavorazione | mm3/min | 380mm3/min+10%(50A)
Tipo di interpolazione | | Linea/Arco

Caratteristiche / specifiche tecniche

• Modello: AT50F
• Dimensioni complessive: 1750x1610x2400 mm
• Peso macchina: 2300 kg
• Risoluzione assi X/Y/Z: 0.001 mm
• Precisione posizionamento asse C: 0.006 °
• Velocità asse D: 1350/4800 rpm
• Dimensione massima elettrodo: φ100x20 mm
• Peso massimo elettrodo: 70 kg
• Diametro massimo fresa: 400 mm
• Peso massimo testa fresa: 15 kg
• Alimentazione standard: 3x380V 50/60Hz 10KVA
• Potenza in ingresso: 10 KVA
• Corrente massima di lavorazione: 50 A
• Rugosità ottimale: Ra0.1 μm
• Velocità massima di lavorazione: 380 mm3/min +10% (50A)
• Tipo di interpolazione: Linea/Arco
