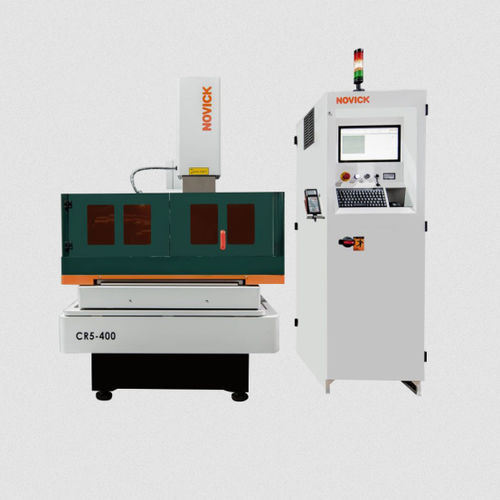

Macchina per elettroerosione wire EDM CR5-400

a filoa filoper strumenti in PCD

Descrizione
La CR5-400 è una elettroerosione a filo CNC a 5 assi con movimento reciproco progettata per la lavorazione di utensili PCD per pavimenti e falegnameria. La macchina consente la bloccaggio in un'unica serrata degli utensili PCD, il rilevamento automatico dell'indicizzazione per frese multi-dente, il posizionamento automatico della deviazione del bordo di taglio e degli angoli posteriori, il controllo della traiettoria del dente dell'utensile, la lavorazione EDM multi-dente completamente automatica e la misurazione online della precisione di lavorazione. Queste funzioni adattano i metodi di lavorazione tradizionali alla produzione di utensili PCD e migliorano l'efficienza produttiva.

Categoria
Serie macchine per lavorazione utensili

Parole chiave

• Fresa
• Utensile PCD
• Macchina taglio a filo

Specifiche del prodotto

• Modello: CR5-400
• Dimensioni complessive (inclusa console): 2040 x 1600 x 1830 mm
• Peso totale (incluso armadio elettrico): 2000 Kg
• Dimensione piano di lavoro: 590 x 350 mm
• Altezza del piano da terra: 780 mm
• Corsa assi XYZ: 400 x 280 x 160 mm
• Volume serbatoio: 80 L
• Diametro massimo del taglierino: 300 mm
• Lunghezza utile massima utensile: 0–100 mm
• Angolo rotazione max asse A: ±360°
• Velocità rotazione max asse A: 20 r/min
• Angolo rotazione max asse B: ±45°
• Interfaccia attacco asse A: Utensile legno: impugnatura idraulica monoblocco regolabile; Utensile metallo: BT40 (opzionale BT50 / HSK63A)
• Risoluzione minima assi A/B: 0.001°
• Tipi di utensili lavorabili: Fresa profilatrice per pavimenti in legno, fresa per incastro, fresa sagomata per maniglie di mobili
• Alimentazione: 3 x 380V 50/60Hz 2 kVA
• Corrente a pieno carico: 3 A

Caratteristiche tecniche

• Taglio a filo reciproco a cinque assi adatto a profili dentali PCD complessi
• Lavorazione multi-dente automatizzata con indicizzazione e posizionamento degli angoli di taglio
• Misurazione online e controllo in anello chiuso della precisione di lavorazione
• Interfacce attacco flessibili per utensili in legno e metallo (opzioni BT40/BT50/HSK63A)
• Ingombro compatto con console integrata e serbatoio dielettrico da 80 L
