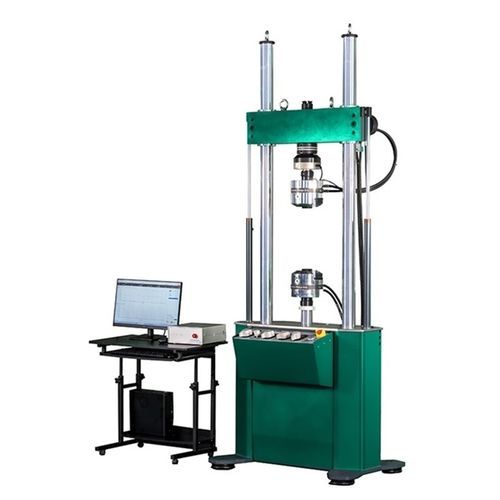

Macchina per prova dinamica PWS series

di compressionedi tensionedi pressione

Applicazione: La macchina di prova universale dinamica e statica servo-idraulica PWS è composta da un'unità principale, una stazione di pompaggio servo a pressione costante, un controller dinamico, computer e software, sistemi di tubazioni e altro ancora. È adatta per test di prestazioni dinamiche, fatica e prestazioni meccaniche statiche di vari materiali, componenti strutturali e assemblaggi. Può eseguire test di trazione, compressione, fatica dinamica a basso ciclo, fatica programmata, meccanica della frattura, nonché test di deformazione costante statica, controllo del carico costante e vari test di prestazioni meccaniche. Con gli accessori appropriati, può condurre la propagazione delle crepe da fatica, simulare condizioni di lavoro reali ed eseguire test di prestazioni meccaniche a temperature elevate e basse. La serie PWS è ideale per test dinamici in aerospaziale, aviazione, trasporti, metallurgia, istituti di ricerca scientifica e università. Caratteristiche: - La macchina di prova è una macchina di carico assiale a singolo asse, con un attuatore installato verso il basso. - Dotata di accessori idraulici, può eseguire test di trazione, compressione, fatica e altri test su campioni di materiali standard. - Viene fornita con un sistema di allarme di sicurezza completo, che consente un'operazione senza supervisione durante i test. - Protezione software: è possibile impostare una protezione del limite superiore e inferiore per carico e spostamento. Se superato, l'unità principale si ferma per garantire la sicurezza. - Protezione hardware: perdita di fase del motore, sovracorrente del motore, interblocco della temperatura dell'olio, blocco del filtro, arresto di emergenza. Il sistema avviserà o si spegnerà automaticamente se viene attivata una protezione. Specifiche: - Forza massima di prova statica: ±50 / 100 / 200 / 300kN - Forza massima di prova dinamica: ±50 / 100 / 200 / 300kN - Gamma di misurazione della forza di prova: 2-100%FS - Precisione di misurazione statica del carico: ≤±0.5% del valore indicato - Precisione di misurazione dinamica del carico: ≤±1.0% del valore indicato - Corsa di spostamento dell'attuatore: ±75mm (personalizzabile) - Precisione di misurazione dello spostamento: ±0.5%FS - Gamma di frequenza di prova: 0.01-60Hz - Coassialità: Migliore del 5% - Spazio tra le colonne: 500mm (personalizzabile) - Spazio di prova verticale: 1000mm (personalizzabile) - Principali forme d'onda di prova: onda sinusoidale, onda triangolare, onda quadrata, onda a dente di sega, mezza onda sinusoidale, mezza onda triangolare, ecc. Questa macchina include principalmente: unità principale, unità di controllo, pinza dinamica, computer, stampante, piastra di compressione e software. Pannello di controllo: Sistema di controllo e software per computer: - Supporta il modulo di controllo centrale a circuito chiuso multicanale. - Unità di condizionamento del segnale con tre sensori (forza, spostamento, deformazione). - Il software sperimentale è intuitivo e altamente leggibile. Il software può essere modificato e analizzato. Controller servo: - Supporta moduli di controllo con più circuiti chiusi. - Unità di condizionamento del segnale con tre sensori (forza, spostamento, deformazione). - Unità di azionamento della valvola servo secondaria. - Modulo di controllo: funzione di controllo a circuito chiuso, raccoglie segnali per controllo a circuito chiuso completamente digitale, frequenza di controllo a circuito chiuso 10kHz. - Unità di azionamento della valvola servo: controlla la valvola servo a ugello. - Gamma di frequenza del generatore di forme d'onda: 0.001-100Hz, risoluzione di frequenza: 0.001Hz. - Forma d'onda di controllo: sinusoidale, triangolare, quadrata, a dente di sega, mezza sinusoidale, mezza triangolare, casuale e forme d'onda di ingresso esterne. - Metodo di controllo: controllo a circuito chiuso di forza, spostamento e deformazione, con passaggio fluido tra le modalità. - Funzioni di calibrazione e reset dei sensori. - Monitoraggio completo della stazione idraulica: monitora la temperatura dell'olio, la pressione, ecc. Pinza dinamica idraulica: La pinza dinamica utilizza olio ad alta pressione per spingere e bloccare rigidamente il campione. Adatta per aste rotonde, materiali piatti, ecc. Dopo il bloccaggio, può sopportare test di tensione e compressione su tutta la gamma di carico. Il metodo di connessione può essere personalizzato per una facile sostituzione. Assemblaggio dell'anello di centraggio: Configurato per la regolazione fine della coassialità dell'attrezzatura. Dopo la regolazione grossolana, dotato di uno strumento coassiale e di un sistema di rilevamento per guidare e regolare, soddisfacendo il requisito di coassialità ≤ 5%. Stazione idraulica servo: - Olio fornito da una stazione di pompaggio centralizzata. L'olio idraulico viene condotto all'attuatore servo tramite tubazioni, quindi collegato tramite un distributore di olio e un tubo ad alta pressione. - Stazione idraulica servo: precisione 3μm, gamma di temperatura: temperatura ambiente ~ 55°C; alimentazione 3P ~ 380V, 50Hz; gruppo motore della pompa dell'olio con dispositivo di riduzione delle vibrazioni per ridurre vibrazioni e rumore. - Sistema di filtrazione: filtrazione a tre stadi, precisione massima 3μ, con allarme di blocco del filtro dell'olio. - Serbatoio dell'olio servo: completamente chiuso, con misurazione della temperatura, filtrazione dell'aria, visualizzazione del livello dell'olio e protezione di allarme/arresto per sovratemperatura, basso livello di liquido, blocco del filtro, pressione, ecc. - Controller della fonte di olio con schermo tattile visualizza i parametri del sistema (temperatura dell'olio, pressione, livello del liquido, ecc.). Refrigeratore d'acqua ad aria (opzionale): Utilizzato per raffreddare la temperatura dell'olio della stazione idraulica. Il compressore fornisce raffreddamento attivo, temperatura dell'acqua di uscita controllabile e buon effetto di raffreddamento. - Forza massima di prova statica: ±50 / 100 / 200 / 300kN - Forza massima di prova dinamica: ±50 / 100 / 200 / 300kN - Gamma di misurazione della forza di prova: 2-100%FS - Precisione di misurazione statica del carico: ≤±0.5% del valore indicato - Precisione di misurazione dinamica del carico: ≤±1.0% del valore indicato - Corsa di spostamento dell'attuatore: ±75mm (personalizzabile) - Precisione di misurazione dello spostamento: ±0.5%FS - Gamma di frequenza di prova: 0.01-60Hz - Coassialità: Migliore del 5% - Spazio tra le colonne: 500mm (personalizzabile) - Spazio di prova verticale: 1000mm (personalizzabile) - Principali forme d'onda di prova: sinusoidale, triangolare, quadrata, a dente di sega, mezza sinusoidale, mezza triangolare, ecc.
