Durometro Brinell

da bancocon analisi dell'immaginecomputerizzato

Introduzione

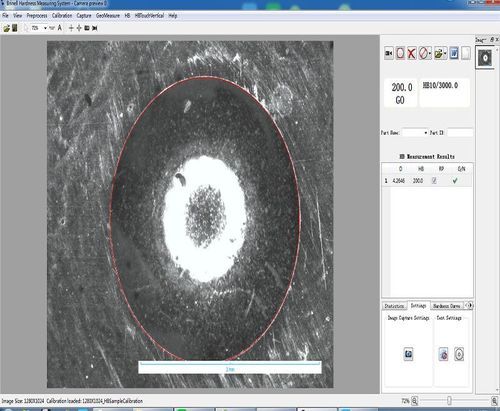

Il sistema di misurazione automatica Brinell tramite immagine CCD integra il software PC con un durimetro Brinell per acquisire l'impronta, misurare automaticamente il diametro e calcolare la durezza Brinell. Il sistema visualizza l'impronta acquisita tramite una camera CCD (CCD 1,30 Megapixel), riduce l'errore visivo e consente misure ripetibili, assistite o completamente automatiche. Impostazioni di test, risultati, curve e report sono gestiti nel software e possono essere esportati in file WORD o EXCEL modificabili.

Funzioni

• Funzioni di base: acquisizione immagine, calibrazione, elaborazione immagine, misurazione geometrica, annotazione, gestione libreria immagini e stampa programmata.
• Misurazione automatica: rilevamento automatico dell'impronta, misurazione del diametro e calcolo della durezza Brinell (HB).
• Conversione della durezza: conversione di HB in altre scale (es. HV, HRC/HR) secondo norme selezionabili.
• Statistiche dati: calcolo automatico della media, della varianza e di altri indicatori statistici per i dati di durezza.
• Allarme fuori specifica: segnalazione automatica dei valori anomali e allarmi configurabili quando i risultati superano i limiti impostati.
• Generazione report: generazione automatica di report in formato WORD o EXCEL; i modelli di report sono modificabili dall'utente.
• Interazione utente: acquisizione/esecuzione con un clic; misurazione manuale e regolazione dei risultati tramite trascinamento del mouse.
• Robustezza rispetto a rumore e superficie: riconoscimento immagine avanzato per rilevamento affidabile delle impronte su campioni testurizzati o rumorosi; due modalità automatiche per condizioni critiche.
• Calibrazione automatica: calibrazione con griglia fornita per correzione campo-pieno della distorsione dell'obiettivo e miglioramento dell'accuratezza di misura.

Configurazione standard

• Computer (CPU: Intel i3, RAM: 4 GB, HDD: 500 GB, monitor 19") — 1 set
• Stampante ink jet — 1 set
• Camera CCD (1,30 Megapixel) — 1 set
• Chiavetta USB (licenza/software backup) — 1 pc
• Software di misurazione — 1 licenza

Specifiche tecniche

• Modello: Brinell CCD Image Automatic Measuring System
• Metodo di misura: acquisizione CCD dell'impronta, misurazione automatica del diametro e calcolo della durezza Brinell
• Camera: CCD, 1,30 Megapixel
• Computer (standard): CPU Intel i3, 4 GB RAM, HDD 500 GB, monitor 19"
• Formati di output: Microsoft Word e Excel (modelli modificabili)
• Periferiche incluse: stampante ink jet, chiavetta USB
• Funzionalità software: acquisizione immagine, calibrazione, elaborazione immagine, misurazione geometrica, annotazione, gestione libreria immagini, stampa programmata, conversione scale di durezza (HB a HV/HR ecc.), analisi statistiche (media, varianza), allarme automatico fuori specifica
• Calibrazione: calibrazione automatica campo-pieno tramite griglia fornita per correggere la distorsione dell'obiettivo
• Modalità operative: misurazione automatica e manuale; regolazione manuale via mouse; operazione acquisizione/esecuzione con un pulsante
• Robustezza nel processamento immagine: algoritmi avanzati di riconoscimento con elevata resistenza al rumore e due modalità automatiche per superfici difficili
