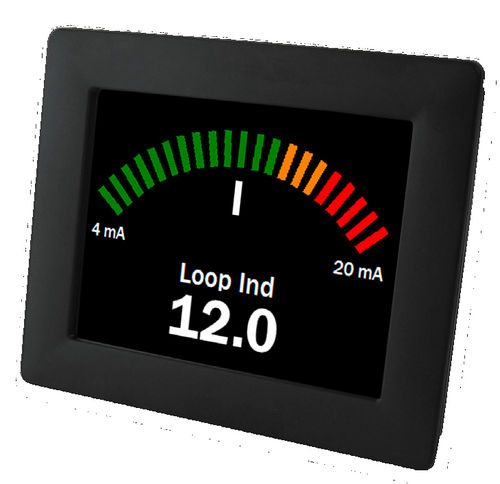

L'SGD 35-M420 è un misuratore di processo programmabile dotato di ingressi analogici 4-20mA, uscite di allarme e display touchscreen a colori TFT da 3,5". Configurato utilizzando il software gratuito PanelPilot M per Windows, è possibile scegliere tra un numero sempre crescente di configurazioni, tra cui grafici a barre, livello del serbatoio, stile analogico e grafici di tendenza. È quindi possibile personalizzare i colori, le etichette di testo, le unità di misura e la scala degli ingressi prima di caricarli su un display tramite USB.
Specifiche tecniche
Display: 3.schermo TFT a colori da 5 pollici
Risoluzione: 320 x 240 pixel (QVGA)
Tensione di funzionamento: da 4 a 30 V c.c.
Campo di misura: da 4 a 20 mA
Area di visualizzazione: 70.1 mm (2,8") x 52,7 mm (2,1")
Caratteristiche
- Schermo TFT a colori da 3,5 pollici
- Utilizzare il software PanelPilot per configurare e personalizzare il display.
- Compatibile con Windows 7, 8.1 e 10.
- Configurazioni multiple incluse gratuitamente
- Programmabile tramite interfaccia USB
- Soluzione semplice per il montaggio a pannello
- Tensione di funzionamento di 4V-30V d.c. (vedi nota)
- Misura un loop di corrente di 4-20 mA (possibile anche 10-50 mA o 0-50 mA)
0-50mA)
- Mantenimento digitale
L'SGD 35-M è un display grafico compatibile con PanelPilot con display a colori da 320 x 240 pixel (QVGA) e interfaccia di programmazione USB.
Utilizzando il software PanelPilot (disponibile per Windows 7, 8.1 e 10), gli utenti possono scegliere tra un numero sempre crescente di configurazioni (sei voltmetri al lancio) che possono essere personalizzate in base alle proprie esigenze.
I colori, le etichette di testo, lo splash screen e la scala degli ingressi possono essere personalizzati dall'utente tramite il software e poi caricati sull'SGD 35-M attraverso la connessione USB.
L'installazione del display a pannello o in un armadio è semplice, grazie a una clip di fissaggio a pannello per montare il display e a 4 terminali a vite per collegare gli ingressi.
---
