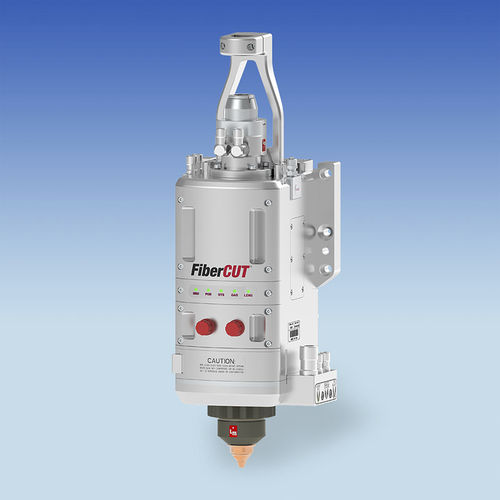

Testa di taglio laser a fibra FiberCUT® 2Dx

2 assi2Dper robot

La NUOVA testa di lavorazione FiberCUT® 2Dx di Laser Mechanisms offre il diametro ottico e l'apertura libera più grandi del settore, accettando laser ad alta potenza con apertura numerica (NA) fino a 0,18. Grazie al nuovo sistema di messa a fuoco automatica di Laser Mech, FiberCUT® 2Dx è 3-5 volte più veloce del FiberCUT® 2D originale. I sensori interni monitorano l'umidità e la pressione del gas interno e di assistenza. Il miglioramento del raffreddamento ad acqua garantisce un taglio affidabile e continuo a 20 kW. - I sensori interni determinano le condizioni di tutte le ottiche - Ottiche completamente sigillate, di facile manutenzione per l'utente finale - Il monitoraggio interno del processo rileva l'attraversamento e la perdita del taglio - Morsetto per fibre standard - Raffreddamento dell'ugello standard e getto d'aria opzionale - Nessun filo esposto che possa impigliarsi o rompersi - Tecnologia brevettata Laser Mech® per il rilevamento dell'altezza TESTA DI TAGLIO Potenza nominale (1030-1090 nm): fino a 20 kW Lente di collimazione nominale: 100 mm Lente di messa a fuoco nominale: 150 mm, 200 mm Apertura (max.): 0.18 NA Orifizi dell'ugello: 1.da 0 mm a 5 mm Tipi di ugelli: Orifizio singolo, doppio, doccia multiforo, personalizzato Pressione del gas di assistenza: fino a 20 BAR Regolazione del punto focale rispetto all'ugello: da +14 mm a -17 mm (150 Focus), da +25 mm a -34 mm (200 Focus) Connessioni in fibra: QD (LLK-D, LCA), QBH (HLC-8) Peso: ~10,4 kg SENSORE DI ALTEZZA Intervallo di distanza (1 mm consigliato): 0.2 mm a 8,0 mm Calibrazione: Calibrazione a più punti Tempo di risposta: <1 msec. Stabilità della temperatura: ±5% dell'impostazione del distanziatore, da 0° a 45° C Requisiti di alimentazione: 24 V Uscita (curva ottimizzata per metallo piatto o segnale lineare): analogico 0-10 V
