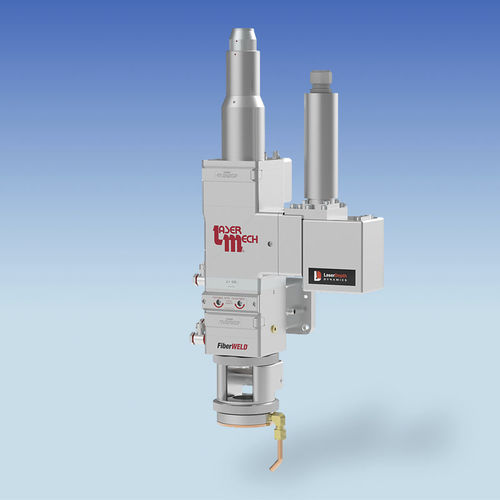

Sistema di imaging ottico LDD

di ispezione

La tecnica di imaging brevettata da Laser Depth Dynamics (LDD) è l'unica tecnologia che fornisce misurazioni geometriche dirette della penetrazione della saldatura laser - durante la saldatura. L'Inline Coherent Imaging, o ICI, utilizza un raggio laser IR a bassa potenza per misurare le distanze e la distanza in più dalla superficie del materiale al fondo del foro della chiave rappresenta la penetrazione della saldatura. Questo fascio di misura è diretto attraverso la stessa ottica del fascio di saldatura, viene focalizzato proprio sul fondo del canale del vapore del foro chiave e restituisce la penetrazione effettiva in tempo reale. I dati risultanti sono equivalenti a una sezione longitudinale della saldatura, forniti istantaneamente, senza bisogno di ulteriore manodopera e senza distruggere il pezzo. Niente più test distruttivi e dati sulla qualità della saldatura salvati per ogni saldatura prodotta. Laser Mechanisms ha progettato il sistema LDD in tutte le sue teste FiberWELD® e può essere integrato anche nei sistemi di erogazione del fascio di CO2 Laser Mech® L'Inline Coherent Imaging (ICI) è flessibile, con applicazioni in una serie di processi laser oltre alla saldatura, e la capacità di misurare un numero crescente di metriche specifiche del processo. Il tracciamento delle giunture, l'inseguimento dell'altezza, la penetrazione della saldatura a punti e l'ispezione della superficie solidificata basati su ICI sono solo alcuni esempi di applicazioni di saldatura. Può misurare le caratteristiche della superficie e la profondità di un laser di ablazione, nonché servire come rilevatore di perforazione nella perforazione aerospaziale. Per i processi additivi, come il cladding laser e la produzione additiva laser, il sistema ICI può misurare l'altezza della superficie prima e dopo l'aggiunta di un altro strato. L'LD-600 è il sistema di imaging coerente in linea di punta di LDD.
