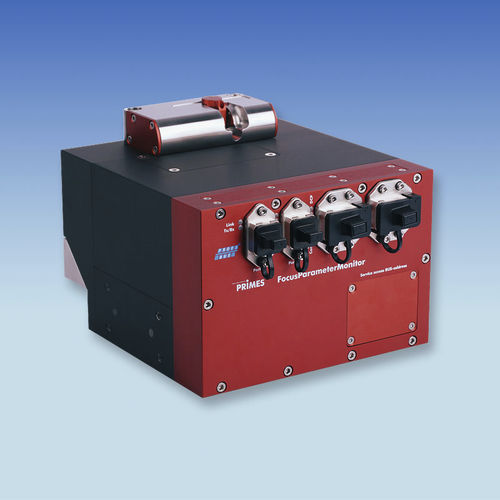

Strumento di misura di geometria FPM

di posizionelaserCCD

Il PRIMES FocusParameterMonitor (FPM) consente di determinare rapidamente i parametri del raggio laser. I processi di misura sono completamente controllati dai programmi macchina esistenti. Misurare rapidamente i raggi laser Il FocusParameterMonitor (FPM) è il primo sistema sul mercato che consente di determinare rapidamente i parametri del raggio laser nella zona di processo. I suoi vantaggi: Può essere facilmente integrato nel sistema e, inoltre, l'interfaccia fieldbus (PROFINET, PROFIBUS) consente una facile connessione a molti sistemi e reti di controllo industriale. All'ingresso del raggio, un dispositivo di chiusura elettrica e un vetro di protezione proteggono il dispositivo di misura dalla contaminazione. Il fascio proveniente dal laser e dalla testa di elaborazione viene diretto nel dispositivo tramite uno specchio deflettore. Il fascio raggiunge i componenti di misura attraverso un divisore del fascio e un altro specchio deflettore. La potenza del laser viene misurata calorimetricamente. A questo scopo, il laser irradia l'assorbitore per un periodo definito. Con l'aiuto della capacità termica nota, dell'aumento di temperatura nel corpo di prova e del periodo di irradiazione, viene calcolata la potenza. L'unità di analisi del fascio basata su telecamera misura la geometria e la posizione del fascio con un sensore CCD. Un'interfaccia fieldbus inoltra infine i dati di misura al controllore del sistema. Non è necessario un PC aggiuntivo. - Potenza del laser - Dimensioni del fascio - Posizione del fascio a: - Lunghezza d'onda: 1030-1090 nm - Potenza massima del laser: 8 kW - Periodo di misura tipico: 0,3 s (per la misurazione del fascio)
