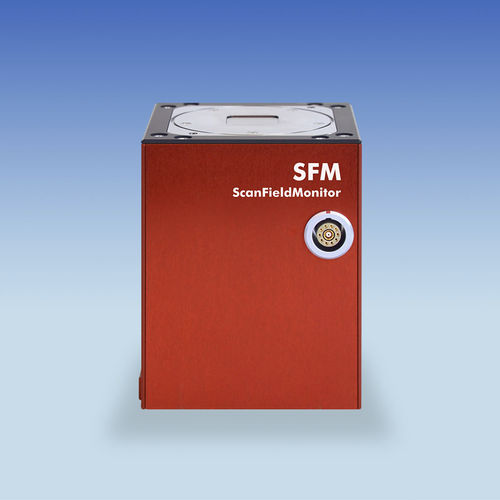

Strumento di misura di lunghezza SFM

di posizione3Dlaser

Con lo ScanFieldMonitor (SFM) di PRIMES è possibile conoscere tutti i parametri di produzione in meno di 3 secondi. Lo ScanFieldMonitor portatile è caratterizzato da un principio di misura innovativo, studiato appositamente per i processi di produzione additiva, e la sua struttura in vetro di dimensioni ridotte e il design compatto lo rendono perfetto per la diagnostica del raggio laser e l'ottimizzazione dei processi. Un pezzo di vetro con una struttura di misura specifica è ciò che contraddistingue l'innovazione del PRIMES ScanFieldMonitor (SFM). Un fotodiodo cattura la luce diffusa durante la scansione del raggio laser su questa struttura e utilizza queste informazioni per una rapida caratterizzazione del raggio laser. Non solo vi dirà l'ampiezza del fascio sul piano di misura, ma vi permetterà anche di ricostruire il percorso, la posizione e la lunghezza del fascio e di determinarne la velocità di movimento. Relazioni complesse come la distorsione a puntino, la fusione di campi di scansione sovrapposti e i ritardi nell'attivazione e disattivazione del laser possono essere analizzati utilizzando speciali schemi di misura. Questo può essere utilizzato per sincronizzare il laser con la sua unità di scansione. Utilizzando la piattaforma di costruzione della macchina 3D per muoversi lungo l'asse z, è possibile misurare la caustica e determinare l'uniformità del piano. Inoltre, ScanFieldMonitor è abbastanza piccolo da poter essere posizionato ovunque nell'area di lavoro. Lo ScanFieldMonitor soddisfa le esigenze di misurazione specifiche dello scanner, compresi aspetti quali l'uniformità della superficie, la distorsione del puntaspilli, lo spostamento del punto focale o la precisione della posizione e della velocità di marcatura. Il dispositivo funziona rilevando la luce laser diffusa su una lastra di vetro strutturato ed è quindi indipendente dalla potenza ottica.
